下面給大家介紹的是solidworks草圖繪制尺寸定位練習三的方法與步驟，喜歡的朋友可以一起關注好吧啦網學習更多的solidworks教程。

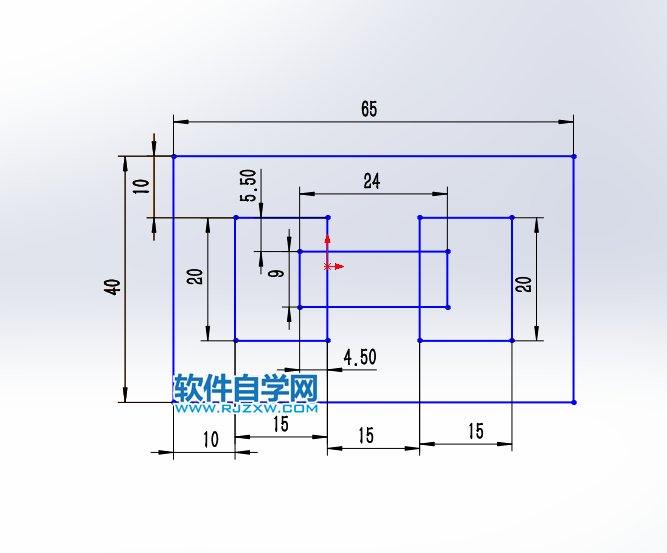

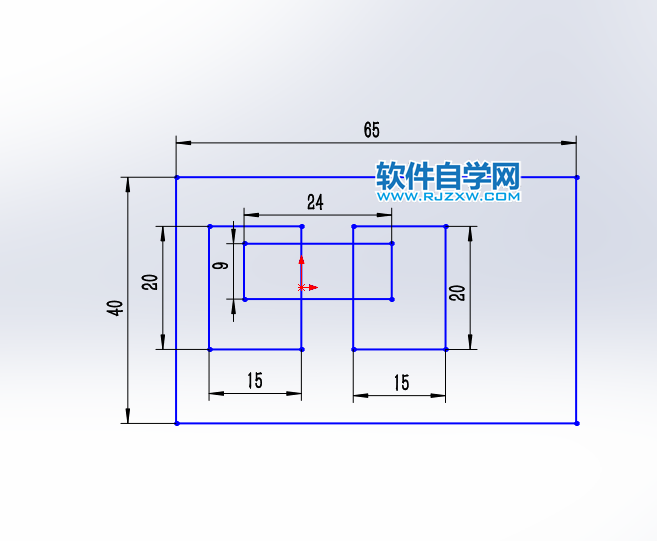

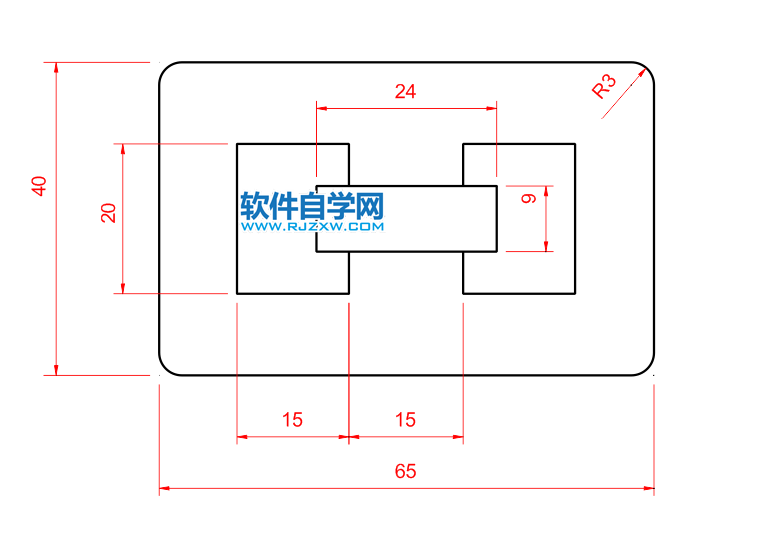

看看草圖效果：

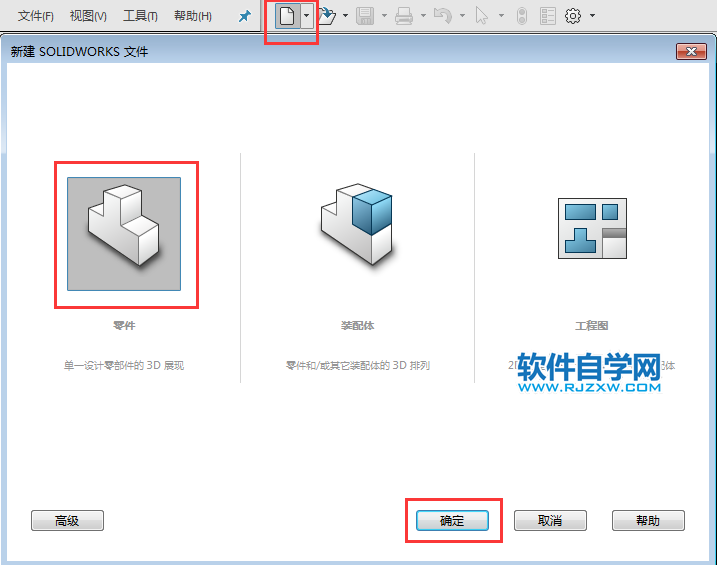

1、打開solidwork2016軟件，點擊新建圖標，彈出新建面板，點擊零件，點擊確定。

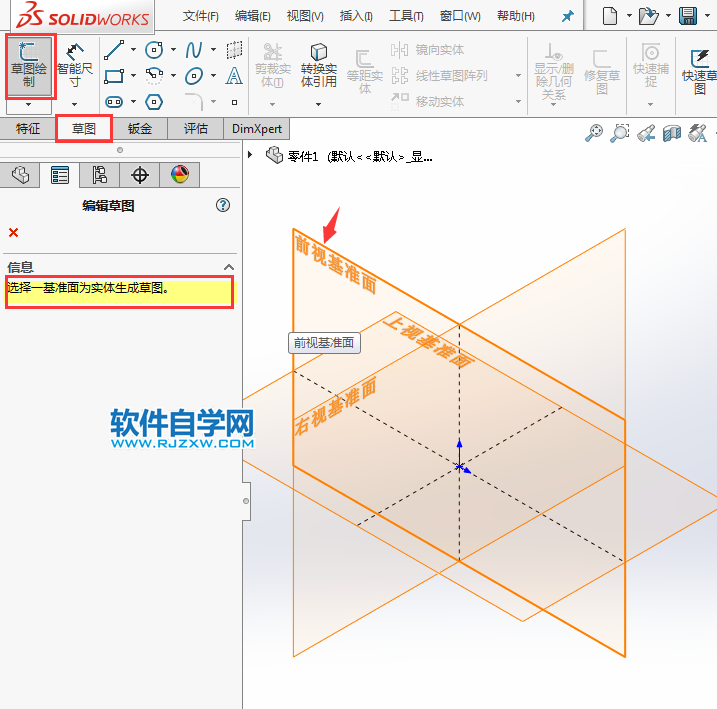

2、點擊草圖選項--點擊繪制草圖--選擇前視基準面。效果如下：

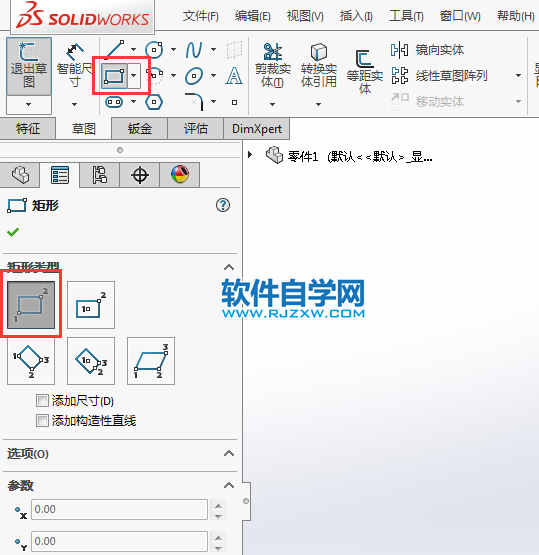

3、點擊矩形工具，選擇第一個樣式，下面的添加尺寸不用選。效果如下：

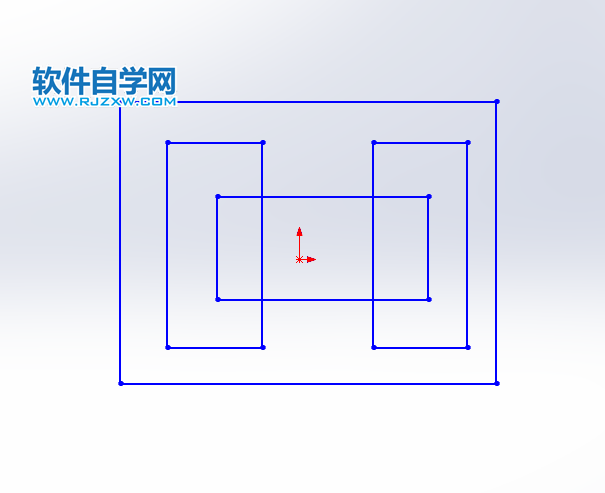

4、然后繪制下面四個不同大小的矩形出來，只是沒有尺寸而以。

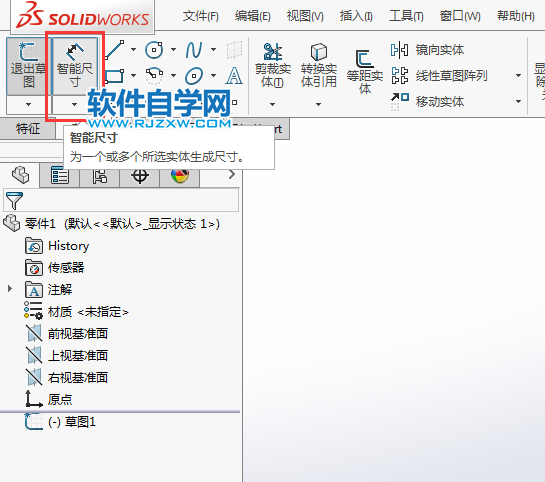

5、點擊智能尺寸，進行標注和修改尺寸。

6、然后把所有的尺寸的長與寬都標出來的同時修改好要的參數(shù)。

7、然后再標出矩形與矩形之前的位置尺寸。

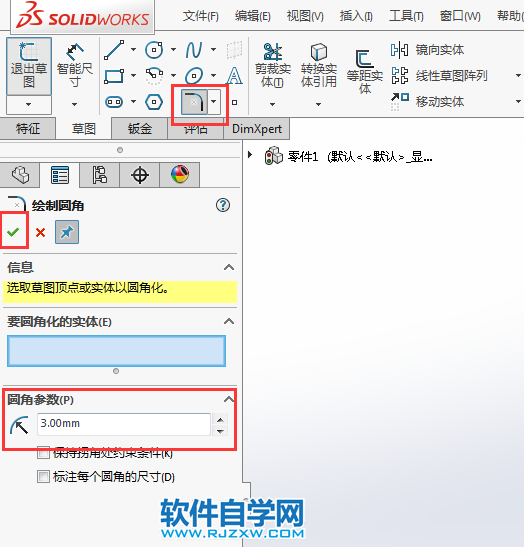

8、然后再點擊倒圓角工具。設置半徑為3mm。

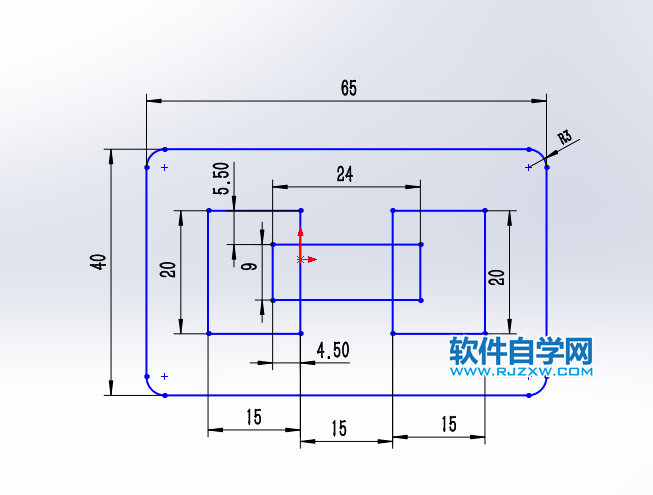

9、然后進行大矩形倒圓角處理。效果如下：

以上就是solidworks草圖繪制尺寸定位練習三，希望大家喜歡，請繼續(xù)關注好吧啦網。
