下面給大家介紹的是solidwroks怎么給梯形挖空的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidwroks教程

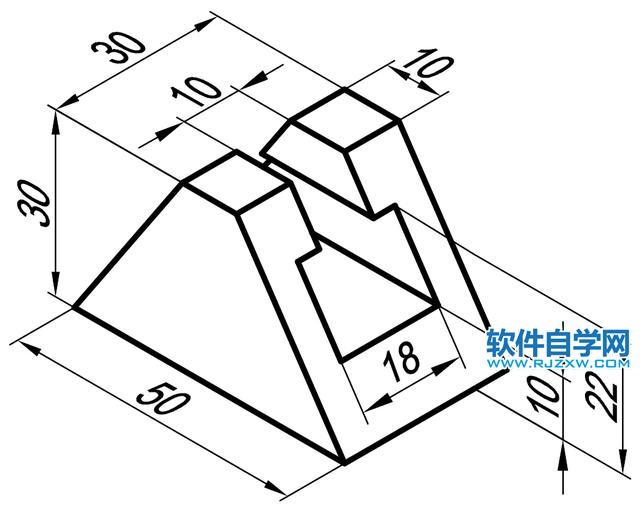

效果圖：

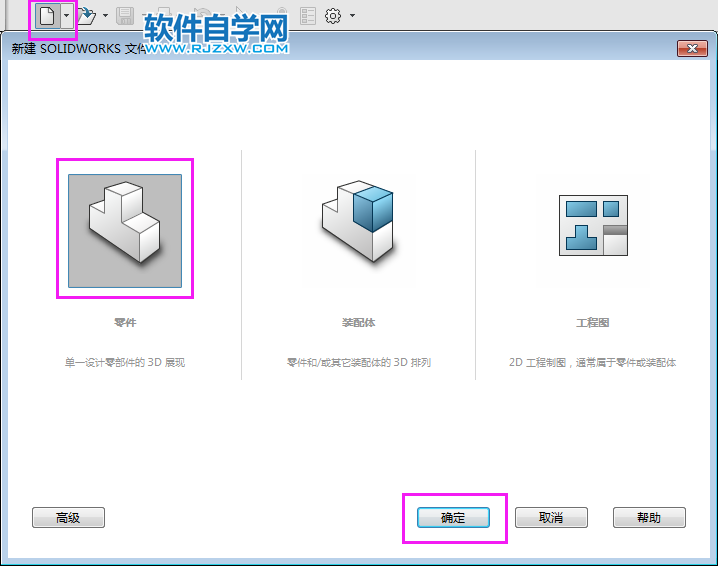

1、打開solidworks2016軟件，點擊新建圖標--點擊零件--點擊確定。

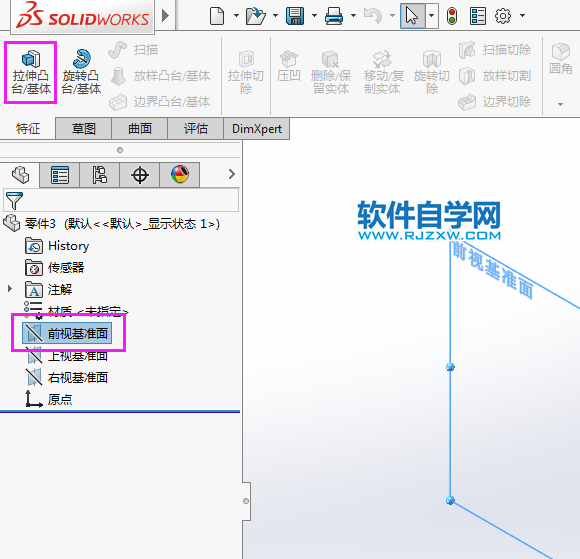

2、然后點擊前視基準面，點擊特征--拉伸凸臺/基體。

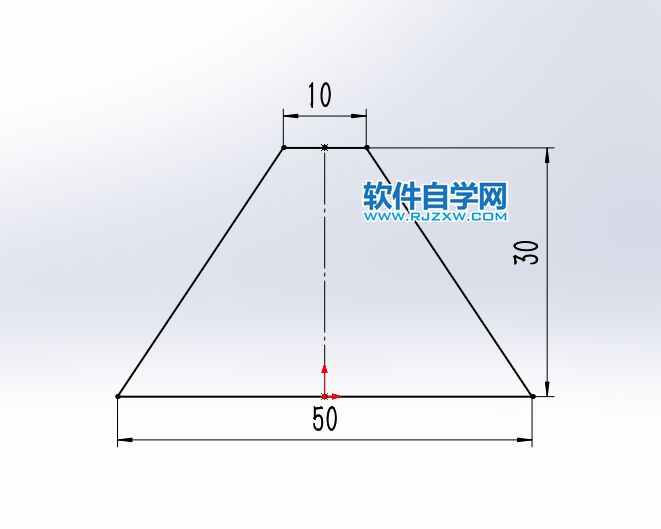

3、然后再前視基準面，繪制下面的梯形草圖出來，效果如下：

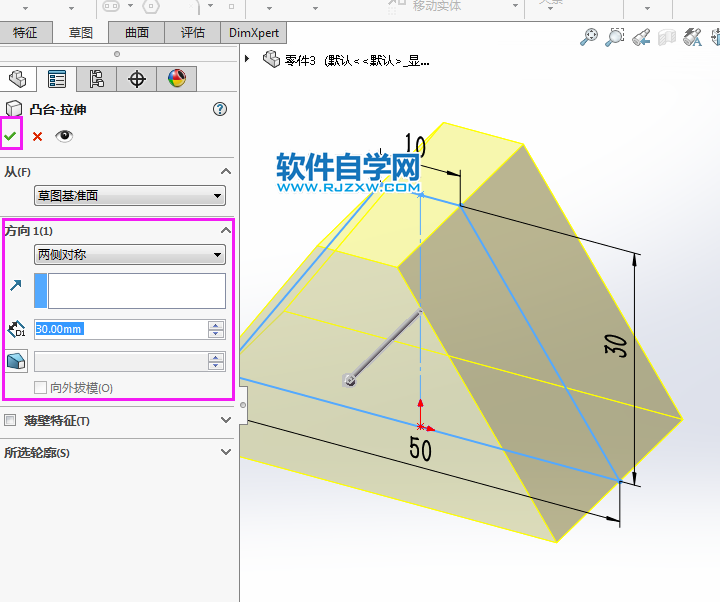

4、然后退出草圖，進入凸臺--拉伸設置，方向從兩側對稱，厚度給30mm。點擊勾，完成。

5、點擊右視基準面，點擊拉伸切除。效果如下：

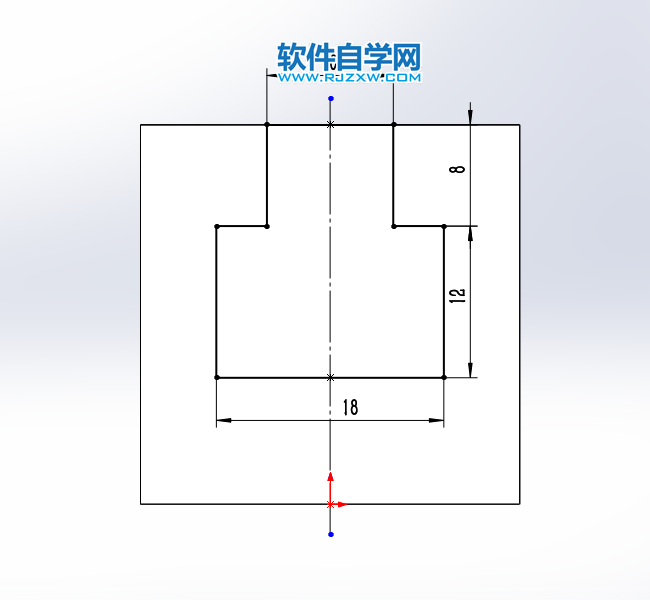

6、按ctrl+4進入右視基準面。繪制下面的草圖出來，效果如下：

7、然后退出草圖，轉入切除--拉伸設置。方向設置，完全貫穿--兩側。效果如下：

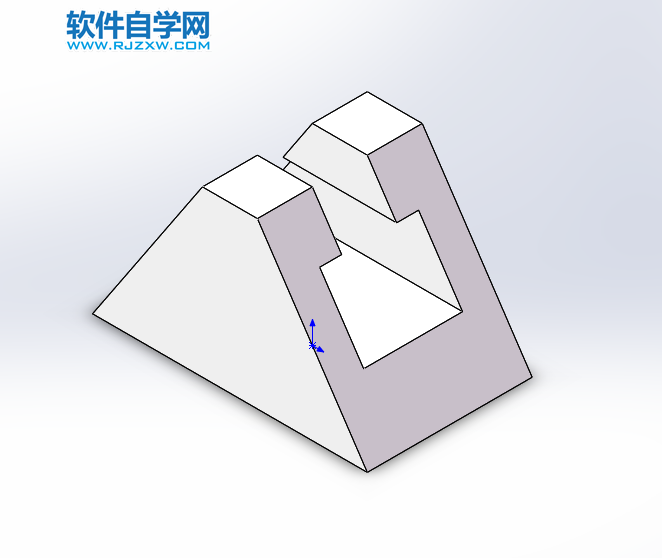

8、點擊勾，就完成下面實例的建模。

以上就是solidwroks怎么給梯形挖空，希望大家喜歡，請繼續關注好吧啦網。
