CAD二維練習題（05）繪制的方法，喜歡的朋友可以一起來關注好吧啦網，學習更多的CAD教程。

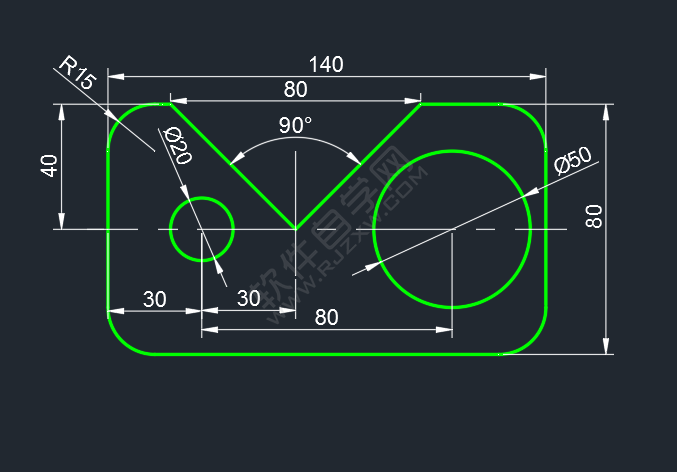

CAD二維練習題（05）尺寸圖，關注我可以交流學習哦！也可交作業哦！

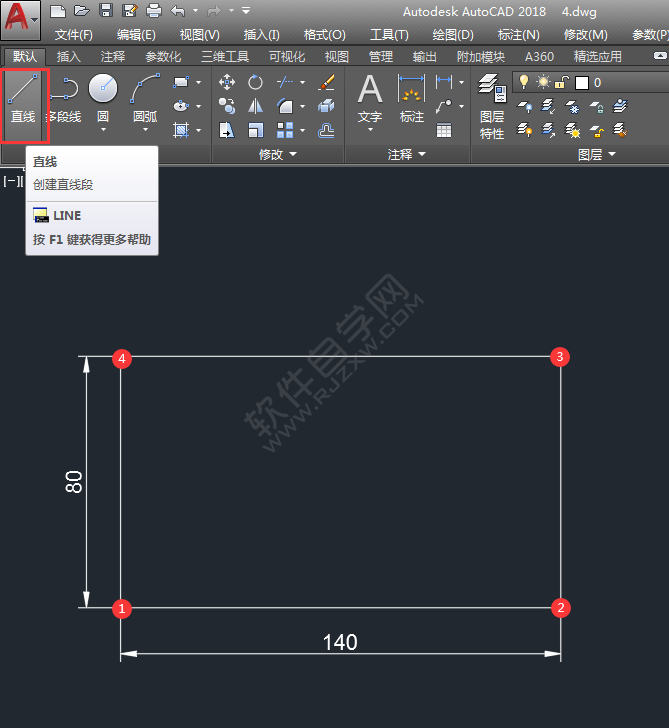

1、點擊直線工具，繪制一個140x80mm的矩形出來，效果如下：

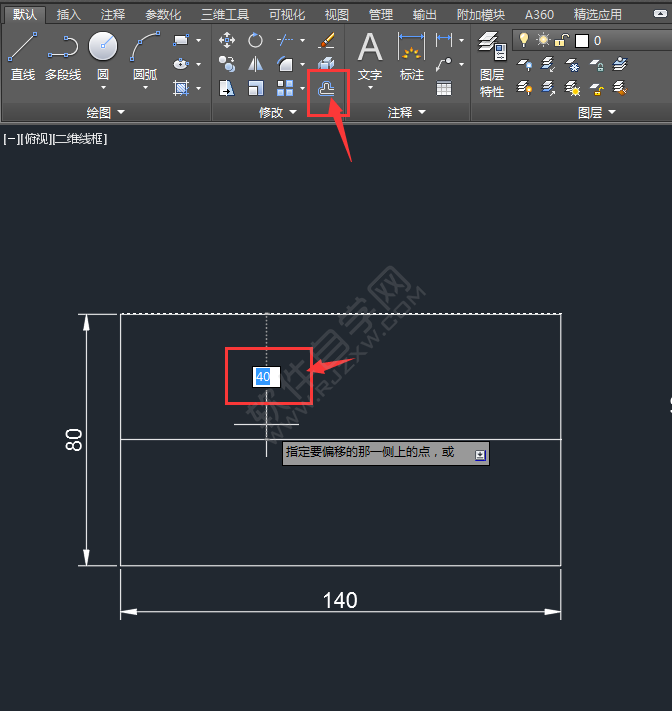

2、使用偏移工具，偏移140直線，向下40mm的距離。

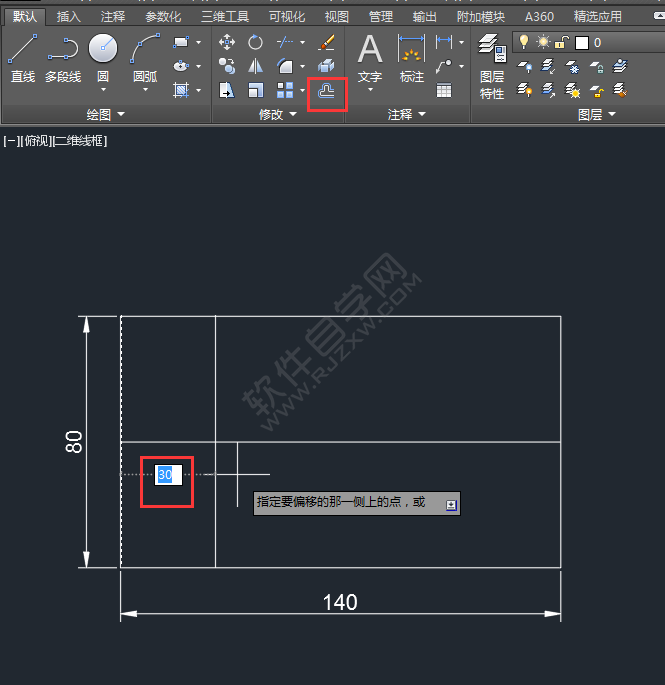

3、然后偏移80mm的直線，距離為30mm。效果如下：

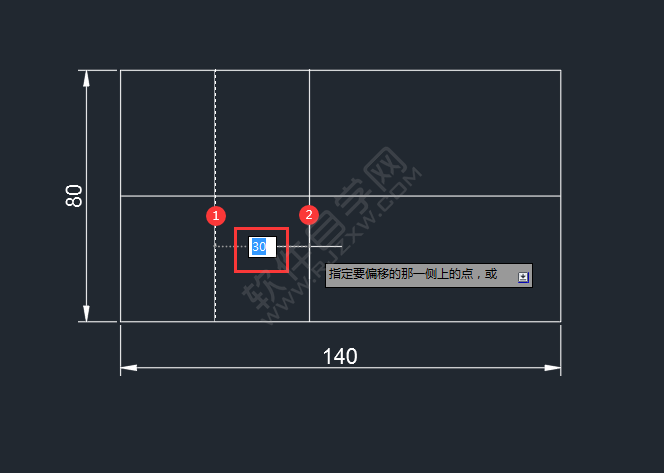

4、然后再同樣的方法，偏移30mm。效果如下：

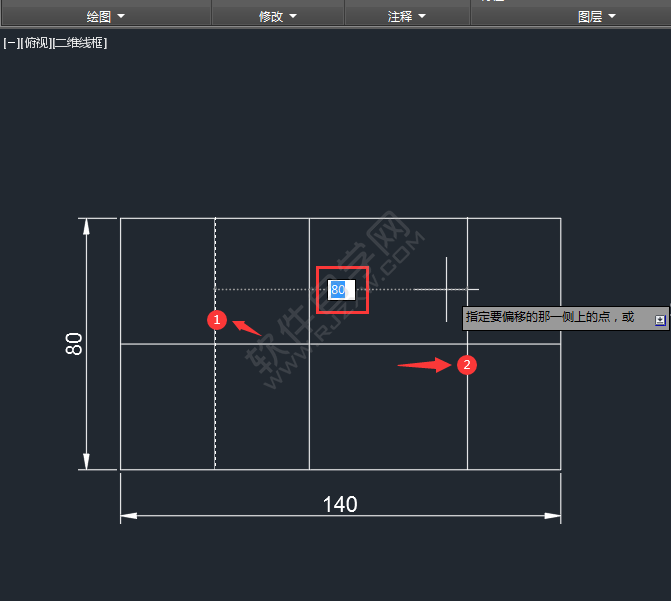

5、然后再從第一個30的直線，再后偏移80mm。

6、然后使用圓工具，繪制半徑10與半徑25的圓出來，效果如下：

7、然后把第二條30的直線，向左右偏移40mm兩條線出來。

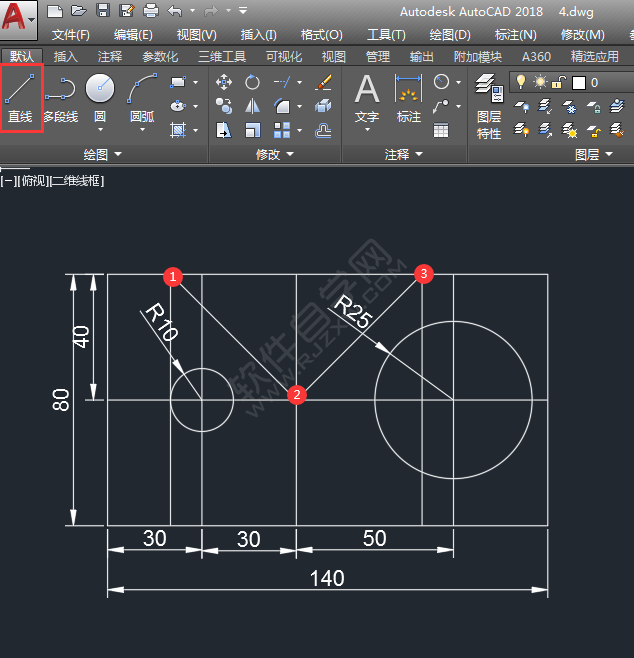

8、然后用直徑把三個地方連接起來，效果如下：

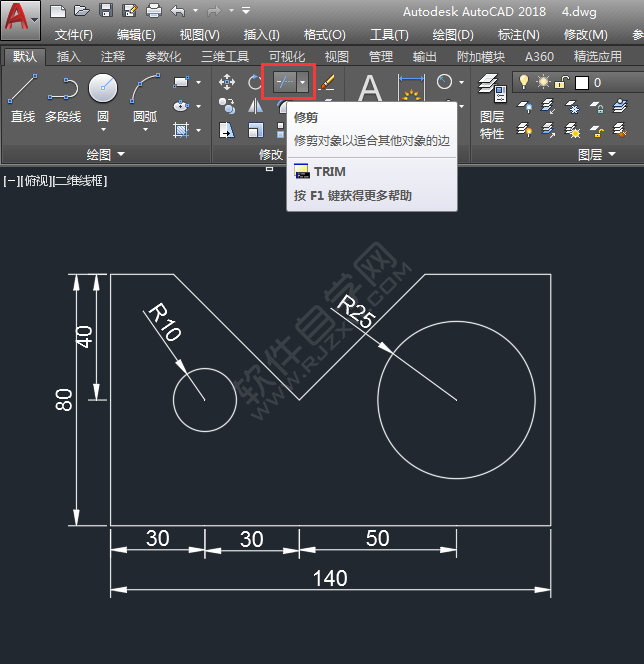

9、然后用修改工具，剪掉不要的部分，也刪除參照線。

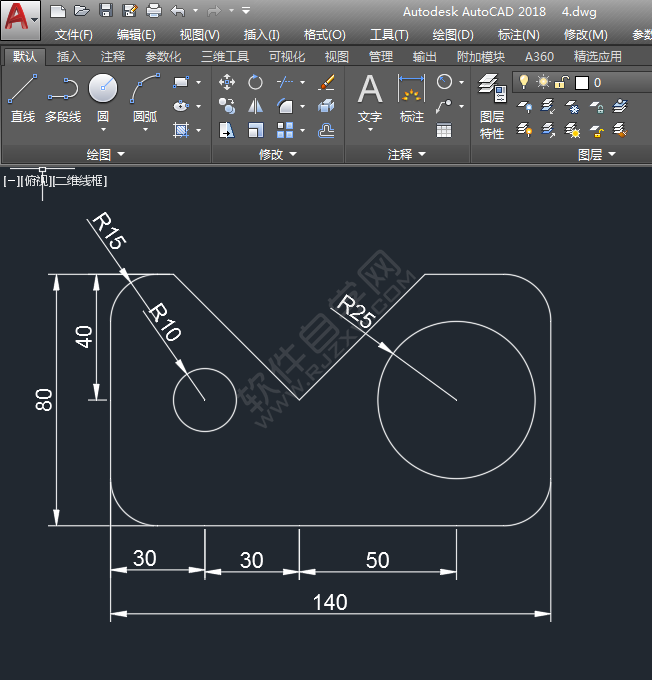

10、然后再給圖形進行倒圓角處理，效果如下：

這樣就完成了二維圖形的繪制。
