solidworks2020怎么使實體相交以修改零件幾何體
瀏覽:131日期:2023-11-21 10:20:15

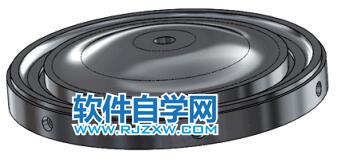

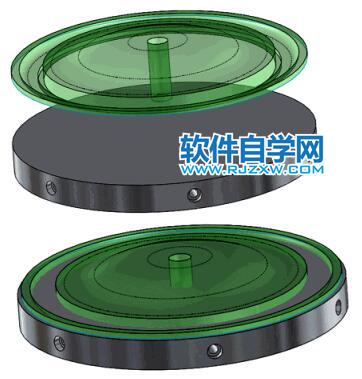

您可以使用相交工具對零件中的曲面、平面或?qū)嶓w進行相交和合并。 例如,您可以通過將一個實體與一個重合的開放曲面進行合并,向該實體添加細節。 您還可以通過將一個實體與一個平面相交,對該實體進行分割。 要相交或合并實體,請執行以下操作:
。 第2步、對于實體、曲面或平面,選擇要相交或合并的實體。 第3步、選擇覆蓋曲面上的平面開口以覆蓋曲面上的平面開口。 第4步、單擊相交。第5步、您可以從最終結果中排除的區域突出顯示在圖形區域中,并且列在區域列表下的要排除的區域中。第6步、選擇要排除的區域。
后,形成所包括區域的聯合。 如有可能,接觸的區域?qū)⑿纬梢粋€實體。 清除后,為所包括的每個區域創建一個單獨的實體。 2、消耗曲面 單擊
后,從零件的 FeatureManager 設計樹中刪除曲面。 第9步、單擊
。以上就是solidworks2020怎么使實體相交以修改零件幾何體,希望大家喜歡,請繼續關注好吧啦網。

第7步、您可以在 PropertyManager 或圖形區域中選擇要從最終結果中排除的區域。
