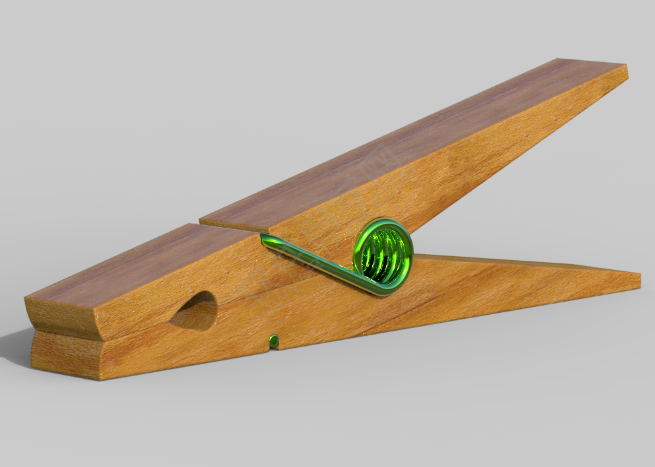

效果圖：

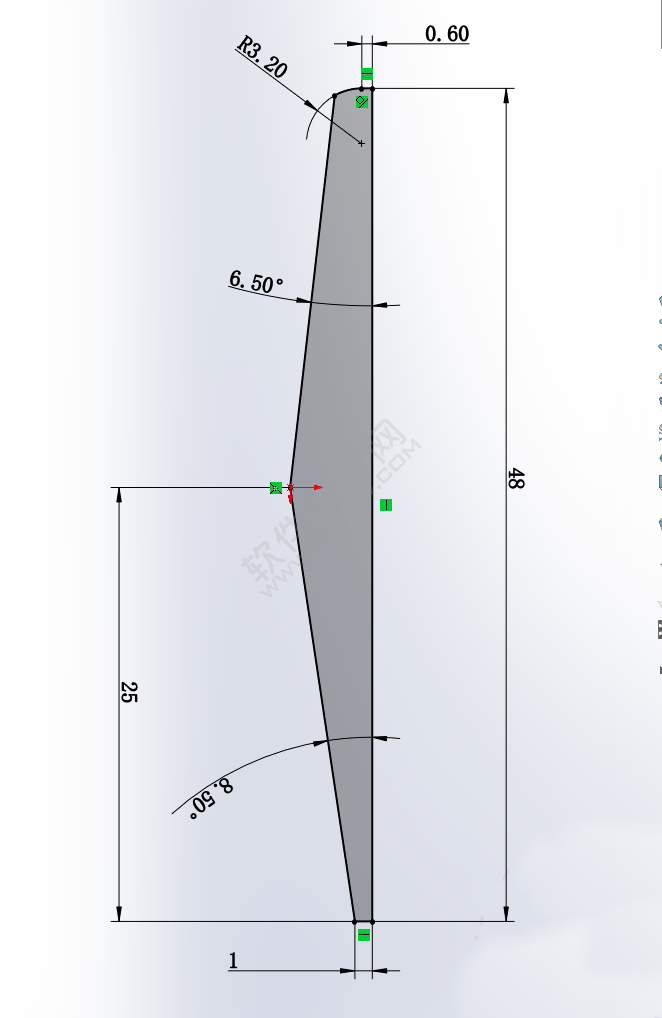

1、在【前視基準面】畫草圖。

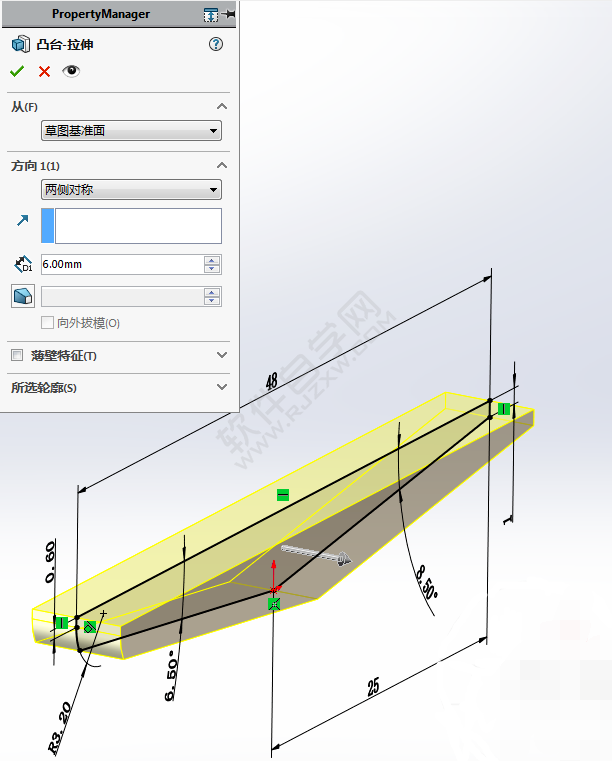

2、【拉伸凸臺】?jī)蓚?cè)對稱：6mm 。

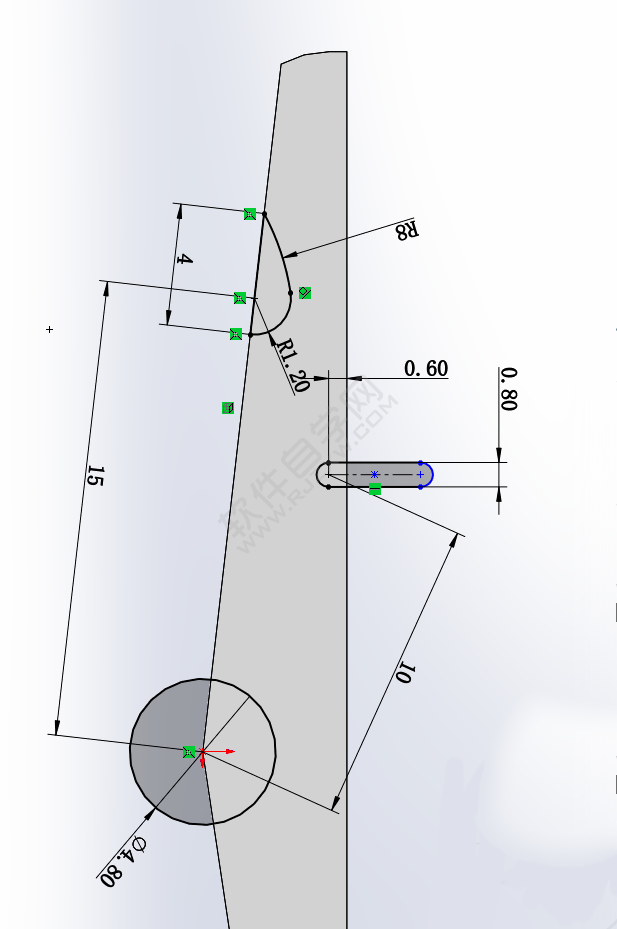

3、還是在【前視基準面】草繪。

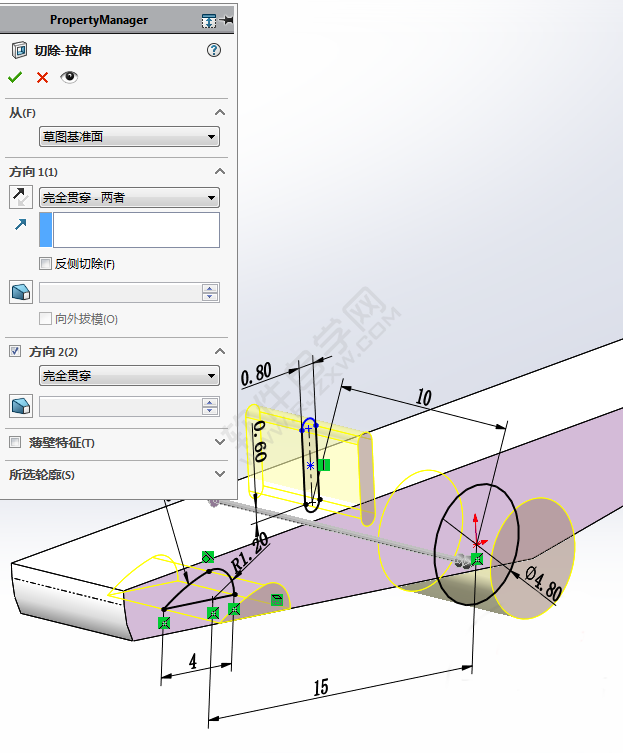

4、【拉伸切除】完全貫穿兩者。

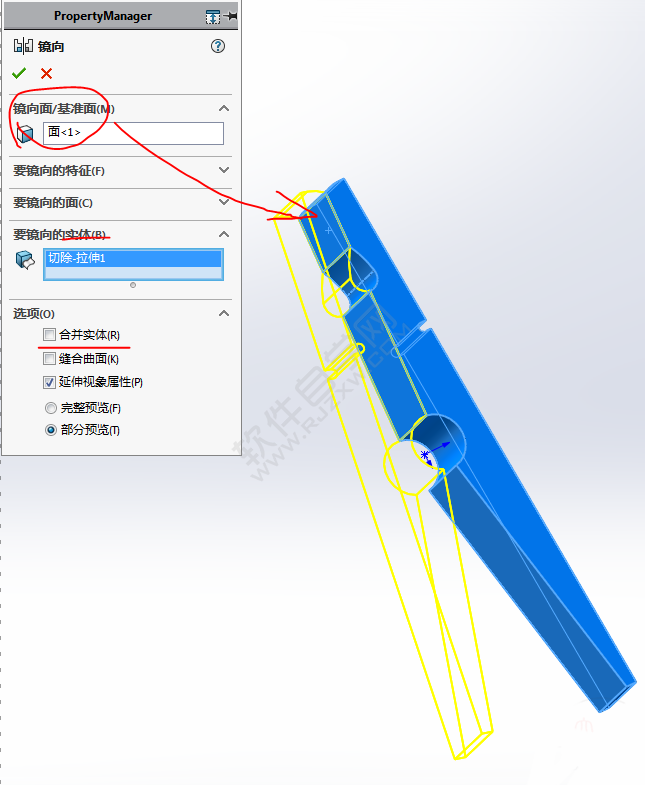

5、【鏡像】實體 ，不合并結果。

以上就是木夾子用Solidworks怎么畫，希望大家喜歡，請繼續關注好吧啦網。
