Docker提供了bridge, host, overlay等多種網絡。同一個Docker宿主機上同時存在多個不同類型的網絡，位于不同網絡中的容器，彼此之間是無法通信的。

Docker容器的跨網絡隔離與通信，是借助了iptables的機制。

iptables的filter表中默認分為INPUT, FORWARD和OUTPUT共3個鏈。

Docker在FORWARD鏈中（forward到自定義的鏈），還額外提供了自己的鏈，以實現bridge網絡之間的隔離與通信。

Docker的基本網絡配置

當 Docker 啟動時，會自動在主機上創建一個 docker0 虛擬網橋，實際上是 Linux 的一個 bridge，可以理解為一個軟件交換機。它會在掛載到它的網口之間進行轉發。

同時，Docker 隨機分配一個本地未占用的私有網段中的一個地址給 docker0 接口。比如典型的 172.17.0.1，掩碼為 255.255.0.0。此后啟動的容器內的網口也會自動分配一個同一網段（172.17.0.0/16）的地址。

當創建一個 Docker 容器的時候，同時會創建了一對 veth pair 接口（當數據包發送到一個接口時，另外一個接口也可以收到相同的數據包）。

這對接口一端在容器內，即 eth0；另一端在本地并被掛載到 docker0 網橋，名稱以 veth 開頭（例如 veth1）。通過這種方式，主機可以跟容器通信，容器之間也可以相互通信。

Docker 就創建了在主機和所有容器之間一個虛擬共享網絡。

1. Docker在iptables的filter表中的鏈

在Docker 18.05.0（2018.5）及之后的版本中，提供如下4個chain:

DOCKER

DOCKER-ISOLATION-STAGE-1

DOCKER-ISOLATION-STAGE-2

DOCKER-USER

目前，Docker默認對宿主機的iptables設置規則完整一覽，在/etc/sysconfig/iptables文件中

##地址轉發表nat中的規則鏈及默認*nat#PREROUTING規則鏈默認策略是ACCEPT:PREROUTING ACCEPT [0:0]#INPUT規則鏈默認策略是ACCEPT:INPUT ACCEPT [0:0]#OUTPUT規則鏈默認策略是ACCEPT:OUTPUT ACCEPT [4:272]#POSTROUTING規則鏈默認策略是ACCEPT:POSTROUTING ACCEPT [4:272]#DOCKER規則鏈默認策略是ACCEPT:DOCKER - [0:0] #######################在PREROUTING規則鏈中添加的規則#############################-m表示使用擴展模塊進行數據包匹配，到達本機的數據包，如果目標地址類型是本地局域網，則指定到DOCKER鏈-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER #######################在OUTPUT規則鏈中添加的規則###########################-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER #######################在POSTROUTING規則鏈中添加的規則#############################這條規則是為了使容器和外部網絡通信#將源地址為192.168.0.0/20的包（也就是從Docker容器產生的包），并且不是從docker0網卡發出的#進行源地址轉換，轉換成主機網卡的地址。-A POSTROUTING -s 192.168.0.0/20 ! -o docker0 -j MASQUERADE ############################在DOCKER規則鏈中添加的規則############################由docker0接口輸入的數據包，返回到調用鏈；-i指定了要處理來自哪個接口的數據包-A DOCKER -i docker0 -j RETURN #################################################################################規則表中的鏈及默認策略*filter:INPUT DROP [4:160]:FORWARD ACCEPT [0:0]:OUTPUT ACCEPT [59:48132]:DOCKER - [0:0]:DOCKER-ISOLATION-STAGE-1 - [0:0]:DOCKER-ISOLATION-STAGE-2 - [0:0]:DOCKER-USER - [0:0] ############################在FORWARD規則鏈中添加的規則#############################數據包全部指定到DOCKER-USER鏈-A FORWARD -j DOCKER-USER##數據包全部指定到DOCKER-ISOLATION-STAGE-1鏈-A FORWARD -j DOCKER-ISOLATION-STAGE-1 -A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT##由docker0接口輸出的數據包，指定到DOCKER鏈-A FORWARD -o docker0 -j DOCKER##由docker0接口輸入的數據包，且不是由docker0接口輸出的數據包，允許通過-A FORWARD -i docker0 ! -o docker0 -j ACCEPT##由docker0接口輸入的數據包，且由docker0接口輸出的數據包，允許通過-A FORWARD -i docker0 -o docker0 -j ACCEPT ####################在DOCKER-ISOLATION-STAGE-1規則鏈中添加的規則###################由docker0接口輸入的數據包，且不是由docker0接口輸出的數據包，指定到DOCKER-ISOLATION-STAGE-2鏈##也就是要處理來自docker0的數據包，但是不是由docker0輸出的數據包-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2##數據包直接返回到調用鏈-A DOCKER-ISOLATION-STAGE-1 -j RETURN ####################在DOCKER-ISOLATION-STAGE-2規則鏈中添加的規則###################由docker0接口輸出的數據包，丟棄掉-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP##數據包直接返回到調用鏈-A DOCKER-ISOLATION-STAGE-2 -j RETURN ############################在DOCKER-USER規則鏈中添加的規則#############################直接返回到調用鏈-A DOCKER-USER -j RETURN

2. Docker的DOCKER鏈

僅處理從宿主機到docker0的IP數據包。

3. Docker的DOCKER-ISOLATION鏈（隔離在不同的bridge網絡之間的通信）

可以看到，為了隔離在不同的bridge網絡之間的通信，Docker提供了兩個DOCKER-ISOLATION階段實現。

DOCKER-ISOLATION-STAGE-1鏈過濾源地址是bridge網絡（默認docker0）的數據包，匹配的數據包再進入DOCKER-ISOLATION-STAGE-2鏈處理；

不匹配就返回到父鏈FORWARD。

在DOCKER-ISOLATION-STAGE-2鏈中，進一步處理目的地址是bridge網絡(默認是docker0)的數據包，匹配的數據包表示該數據包是從一個bridge網絡的網橋發出，到另一個bridge網絡的網橋，這樣的數據包來自其他bridge網絡，將被直接DROP；

不匹配的數據包就返回到父鏈FORWARD繼續進行后續處理。

4. Docker的DOCKER-USER鏈

Docker啟動時，會加載DOCKER鏈和DOCKER-ISOLATION（現在是DOCKER-ISOLATION-STAGE-1）鏈中的過濾規則，并使之生效。絕對禁止修改這里的過濾規則。

如果用戶要補充Docker的過濾規則，強烈建議追加到DOCKER-USER鏈。

DOCKER-USER鏈中的過濾規則，將先于Docker默認創建的規則被加載（在上面的規則一覽中，DOCKER_USER鏈被最早APPEND到規則鏈中），從而能夠覆蓋Docker在DOCKER鏈和DOCKER-ISOLATION鏈中的默認過濾規則。

例如，Docker啟動后，默認任何外部source IP都被允許轉發，從而能夠從該source IP連接到宿主機上的任何Docker容器實例。如果只允許一個指定的IP訪問容器實例，可以插入路由規則到DOCKER-USER鏈中，從而能夠在DOCKER鏈之前被加載。

示例如下：

#只允許192.168.1.1訪問容器iptables -A DOCKER-USER -i docker0 ! -s 192.168.1.1 -j DROP#只允許192.168.1.0/24網段中的IP訪問容器iptables -A DOCKER-USER -i docker0 ! -s 192.168.1.0/24 -j DROP#只允許192.168.1.1-192.168.1.3網段中的IP訪問容器（需要借助于iprange模塊）iptables -A DOCKER-USER -m iprange -i docker0 ! --src-range 192.168.1.1-192.168.1.3 -j DROP

5. Docker在iptables的nat表中的規則

為了能夠從容器中訪問其他Docker宿主機，Docker需要在iptables的nat表中的POSTROUTING鏈中插入轉發規則，示例如下：

iptables -t nat -A POSTROUTING -s 172.18.0.0/16 -j MASQUERADE

上述配置，還進一步限制了容器實例的IP范圍，這是為了區分Docker宿主機上有多個bridge網絡的情況。

6. Docker中禁止修改iptables過濾表

dockerd啟動時，參數--iptables默認為true，表示允許修改iptables路由表。

要禁用該功能，可以有兩個選擇：

設置啟動參數--iptables=false

修改配置文件/etc/docker/daemon.json，設置'iptables': 'false'；然后執行systemctl reload docker重新加載

補充知識：docker網絡模式之 default bridge模式

上文提到，docker的網絡模式一共有五種，birdge 、host 、overlay、nacvlan、none、Network plugin 六種模式，這里主要介紹網橋默認橋接模式。

一、簡介

在網絡概念中，橋接網絡是一種鏈路層設備，它在網絡段之間轉發通信。網橋是運行在主機內核上的一個硬件設備或者軟件設備。在docker中，橋接網絡是使用軟件橋接，連接到同一橋接網絡上的容器直接可相互通信，而且是全端口的，而與未連接到該橋接網絡的容器直接隔離，如此，橋接網絡管理同一主機上所有容器的連接與隔離。docker的橋接驅動程序自動在主機上安裝規則，同一網橋上的網絡可相互通信，不同網橋網絡容器相互隔離。

橋接網絡適用于同一主機docker daemon生成的容器，對于不同主機daocker daemon的容器間交互，要么使用操作系統級的路由操作，要么使用overlay網絡驅動。

當我們啟動docker時，systemctl start docker， 一個默認的橋接網絡（birbr0）將自動被創建,連接docker daemon 與宿主機器，同時創建一個網絡docker0,后續生產的容器將自動連接到該橋接網絡（docker0）上。我們可查看本地網橋 , 每創建一個容器，將新建一個橋接，連接容器與默認的橋接網絡。

[root@localhost hadoop]# brctl showbridge name bridge idSTP enabled interfacesdocker0 8000.0242b47b550d novirbr0 8000.52540092a4f4 yes virbr0-nic[root@localhost hadoop]#

網橋 virbr0 連接docker0與宿主機器，在網橋上創建了接口virbr0-nic，該接口接收docker0網絡的數據。每生成一個容器，在docker0上新建一個接口，并且docker0的地址被設置成容器的網關。

[root@localhost hadoop]# docker run --rm -tdi nvidia/cuda:9.0-base [root@localhost hadoop]# docker psCONTAINER ID IMAGE COMMAND CREATED STATUS PORTSNAMES9f9c2b80062f nvidia/cuda:9.0-base '/bin/bash' 15 seconds ago Up 14 seconds quizzical_mcnulty[root@localhost hadoop]# brctl showbridge name bridge idSTP enabled interfacesdocker0 8000.0242b47b550d no vethabef17bvirbr0 8000.52540092a4f4 yes virbr0-nic[root@localhost hadoop]#

查看本地網絡 信息 ifconfig -a

[root@localhost hadoop]# ifconfig -adocker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 192.168.0.1 netmask 255.255.240.0 broadcast 192.168.15.255 inet6 fe80::42:b4ff:fe7b:550d prefixlen 64 scopeid 0x20<link> ether 02:42:b4:7b:55:0d txqueuelen 0 (Ethernet) RX packets 37018 bytes 2626776 (2.5 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 46634 bytes 89269512 (85.1 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 eno1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 192.168.252.130 netmask 255.255.255.0 broadcast 192.168.252.255 ether 00:25:90:e5:7f:20 txqueuelen 1000 (Ethernet) RX packets 14326014 bytes 17040043512 (15.8 GiB) RX errors 0 dropped 34 overruns 0 frame 0 TX packets 10096394 bytes 3038002364 (2.8 GiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 device memory 0xfb120000-fb13ffff eth1: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 ether 00:25:90:e5:7f:21 txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 device memory 0xfb100000-fb11ffff lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 inet6 ::1 prefixlen 128 scopeid 0x10<host> loop txqueuelen 0 (Local Loopback) RX packets 3304 bytes 6908445 (6.5 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 3304 bytes 6908445 (6.5 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 oray_vnc: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1200 inet 172.1.225.211 netmask 255.0.0.0 broadcast 172.255.255.255 ether 00:25:d2:e1:01:00 txqueuelen 500 (Ethernet) RX packets 1944668 bytes 227190815 (216.6 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 2092320 bytes 2232228527 (2.0 GiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 vethabef17b: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet6 fe80::e47d:4eff:fe87:39d3 prefixlen 64 scopeid 0x20<link> ether e6:7d:4e:87:39:d3 txqueuelen 0 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 8 bytes 648 (648.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 virbr0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 inet 192.168.122.1 netmask 255.255.255.0 broadcast 192.168.122.255 ether 52:54:00:92:a4:f4 txqueuelen 0 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 virbr0-nic: flags=4098<BROADCAST,MULTICAST> mtu 1500 ether 52:54:00:92:a4:f4 txqueuelen 500 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

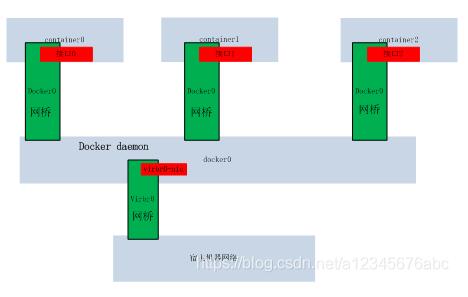

docker 結合網橋與路由規則，設置同一宿主機器內，各容器間交互，docker 容器橋接網絡驅動下，網絡接入方式如下圖所示：

如果啟動容器時，指定了端口映射，將內部端口 80 映射到主機端口8080，也可0.0.0.0：8080方式，指定網卡，如下

docker run --rm -ti -p 8080:80 nvidia/cuda:9.0-base

然后查看路由表，

iptables -t nat -vnL

可看到增加了路由轉發規則：

[root@localhost hadoop]# iptables -t nat -vnLChain PREROUTING (policy ACCEPT 55 packets, 2470 bytes) pkts bytes target prot opt in out sourcedestination 161K 8056K PREROUTING_direct all -- * * 0.0.0.0/0 0.0.0.0/0 161K 8056K PREROUTING_ZONES_SOURCE all -- * * 0.0.0.0/0 0.0.0.0/0 161K 8056K PREROUTING_ZONES all -- * * 0.0.0.0/0 0.0.0.0/00 0 DOCKER all -- * * 0.0.0.0/0 0.0.0.0/0 ADDRTYPE match dst-type LOCAL Chain INPUT (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out sourcedestination Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out sourcedestination 3442 258K OUTPUT_direct all -- * * 0.0.0.0/0 0.0.0.0/00 0 DOCKER all -- * * 0.0.0.0/0 !127.0.0.0/8 ADDRTYPE match dst-type LOCAL Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out sourcedestination 0 0 MASQUERADE all -- * !docker0 192.168.0.0/20 0.0.0.0/00 0 RETURN all -- * * 192.168.122.0/24 224.0.0.0/24 0 0 RETURN all -- * * 192.168.122.0/24 255.255.255.255 0 0 MASQUERADE tcp -- * * 192.168.122.0/24 !192.168.122.0/24 masq ports: 1024-65535 0 0 MASQUERADE udp -- * * 192.168.122.0/24 !192.168.122.0/24 masq ports: 1024-65535 0 0 MASQUERADE all -- * * 192.168.122.0/24 !192.168.122.0/24 3442 258K POSTROUTING_direct all -- * * 0.0.0.0/0 0.0.0.0/0 3442 258K POSTROUTING_ZONES_SOURCE all -- * * 0.0.0.0/0 0.0.0.0/0 3442 258K POSTROUTING_ZONES all -- * * 0.0.0.0/0 0.0.0.0/00 0 MASQUERADE tcp -- * * 192.168.0.3 192.168.0.3 tcp dpt:80 Chain DOCKER (2 references) pkts bytes target prot opt in out sourcedestination 0 0 RETURN all -- docker0 * 0.0.0.0/0 0.0.0.0/00 0 DNAT tcp -- !docker0 * 0.0.0.0/0 0.0.0.0/0 tcp dpt:8080 to:192.168.0.3:80

默認的端口類型為 TCP。

二、容器間訪問配置

首先啟動兩個容器，然后進入到容器內，查看個容器IP信息，

[root@localhost hadoop]# docker psCONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES462751a70444 nvidia/cuda:9.0-base '/bin/bash' 17 minutes ago Up 17 minutes 0.0.0.0:8080->80/tcp sad_heyrovsky9f9c2b80062f nvidia/cuda:9.0-base '/bin/bash' 41 minutes ago Up 41 minutes quizzical_mcnulty[root@localhost hadoop]#

我這里啟動兩個容器，然后調用 docker inspect 容器ID 查看容器IP

docker inspect -f {{.NetworkSettings.IPAddress}} 容器ID

我們這兩個容器 為 192.168.0.2 192.168.0.3

進入其中的一個容器, ping 另外一臺機器，會發現，僅僅只能采用地址模式才能ping的通 ping 192.168.0.3,

docker exec -ti 9f9c2b80062f /bin/bash

如果采用在/etc/hosts內追加 別名， 然后ping 名字，發現無法ping通。

192.168.0.3 node1

至于原因，下篇將繼續講解用戶自定義橋接網絡，解決該問題。
