NE全稱 NativeException，就是C或者C++運行過程中產生的錯誤，NE不同于普通的 Java 錯誤，普通的logcat無法直接還原成可閱讀的堆棧，一般沒有源碼也無法調試。

所以日常應用層的工程師，即使我們內部有云診斷的日志，一般也會忽略NE的錯誤，那么遇到這些問題，作為應用層、對C++不甚了解的工程師能否解決還原堆棧，能否快速定位或者解決NE的問題呢？

下面將著重介紹：

1.1、so 組成

我們先了解一下 so 的組成，一個完整的 so 由C代碼加一些 debug 信息組成，這些debug信息會記錄 so 中所有方法的對照表，就是方法名和其偏移地址的對應表，也叫做符號表，這種 so 也叫做未 strip 的，通常體積會比較大。

通常release的 so 都是需要經過一個strip操作的，這樣strip之后的 so 中的debug信息會被剝離，整個 so 的體積也會縮小。

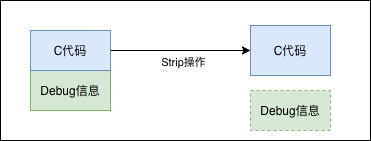

如下圖所示：

如下可以看到strip之前和之后的大小對比。

如果對 NE 或者 so 不了解的，可以簡單將這個debug信息理解為Java代碼混淆中的mapping文件，只有擁有這個mapping文件才能進行堆棧分析。

如果堆棧信息丟了，基本上堆棧無法還原，問題也無法解決。

所以，這些debug信息尤為重要，是我們分析NE問題的關鍵信息，那么我們?cè)诰幾g so 時候務必保留一份未被strip的so 或者剝離后的符號表信息，以供后面問題分析，并且每次編譯的so 都需要保存，一旦產生代碼修改重新編譯，那么修改前后的符號表信息會無法對應，也無法進行分析。

1.2、查看 so 狀態

事實上，也可以通過命令行來查看 so 的狀態，Mac下使用 file 命令即可，在命令返回值里面可以查看到so的一些基本信息。

如下圖所示，stripped代表是沒有debug信息的so，with debug_info, not stripped代表攜帶debug信息的so。

file libbreakpad-core-s.so

libbreakpad-core-s.so: *******, BuildID[sha1]=54ad86d708f4dc0926ad220b098d2a9e71da235a, stripped

file libbreakpad-core.so

libbreakpad-core.so: ******, BuildID[sha1]=54ad86d708f4dc0926ad220b098d2a9e71da235a, with debug_info, not stripped

如果你是 Windows系統的話，那么我勸你裝一個 Linux子系統，然后在 Linux執行同樣的命令，同樣也可以得到該信息。

接下來看下我們?nèi)绾潍@取兩種狀態下的so。

1.3、獲取 strip 和未被 strip 的 so

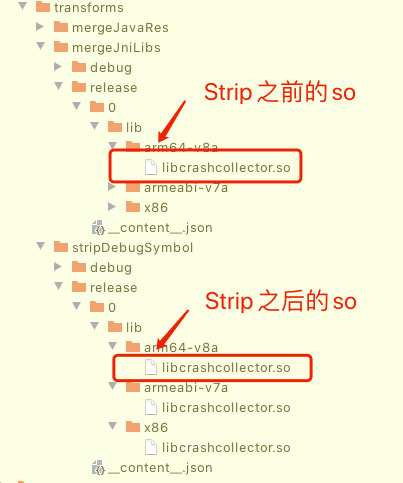

目前Android Studio無論是使用mk或者Cmake編譯的方式都會同時輸出strip和未strip的so，如下圖是Cmake編譯so產生的兩個對應的so。

strip之前的so路徑：build/intermediates/transforms/mergeJniLibs

strip之后的so路徑：build/intermediates/transforms/stripDebugSymbol

另外也可以通過Android SDK提供的工具aarch64-linux-android-strip手動進行strip，aarch64-linux-android-strip這個工具位于/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains目錄下。

這個工具有多種版本，主要針對不同的手機CPU架構，如果不知道手機的CPU架構，可以連接手機使用以下命令查看：

adb shell cat /proc/cpuinfo

Processor   : AArch64 Processor rev 12 (aarch64)

如上圖可以看到我的手機CPU用的是aarch64，所以使用aarch64對應的工具aarch64-linux-android-strip，由于NDK提供了很多工具，后續都依照此原則使用即可：

aarch64架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/aarch64-linux-android-4.9/prebuilt/darwin-x86_64/bin/aarch64-linux-android-strip

arm架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/arm-linux-androideabi-4.9/prebuilt/darwin-x86_64/bin/arm-linux-android-strip

使用如下命令可以直接將debug的so進行strip

aarch64-linux-android-strip --strip-all libbreakpad-core.so

使用Cmake進行編譯的時候，可以增加如下命令，可以直接編譯出strip的so

#set(CMAKE_C_FLAGS_RELEASE '${CMAKE_C_FLAGS_RELEASE} -s')

#set(CMAKE_CXX_FLAGS_RELEASE '${CMAKE_CXX_FLAGS_RELEASE} -s')

使用mk文件進行編譯的時候，可以增加如下命令，也可以直接編譯出strip的so

-fvisibility=hidden

二、NE 捕獲與解析

NE解析顧名思議就是堆棧解析，當然所有的前提就是需要保存一份帶符號表、也就是未被strip的so，如果你只有strip之后的so，那就無能為力了，堆棧基本無法還原了。

一般有以下三種方式可以捕獲和還原堆棧。

2.1、logcat捕獲

顧名思義，就是通過logcat進行捕獲，我們通過Android Studio打開logcat，制造一個NE，只能看到很多類似#00 pc 00000000000161a0的符號，并沒有一個可以直接閱讀的日志，我們想通過logcat直接輸出一份可以直接閱讀的log。

可以使用Android/SDK/NDK下面提供的一個工具ndk-stack，它可以直接將NE輸出的log解析為可閱讀的日志。

ndk-stack一般是位于ndk的工具下面，Mac下的地址為

/Users/XXXX/Library/Android/sdk/ndk/21.3.6528147/ndk-stack

然后在該目錄下執行控制臺命令，或者在 Android Studio的terminal中執行也可

adb shell logcat | androidsdk絕對路徑/ndk-stack -sym so所在目錄

如此控制臺在應用發生NE的時候便會輸出如下日志，由日志可以看出，崩潰對應的so以及對應的方法名，如果有c的源碼，那么就很容易定位問題。

promote:~ njvivo$ adb shell logcat | ndk-stack -sym libbreakpad-core.so

********** Crash dump: **********

Build fingerprint: ’vivo/PD1809/PD1809:8.1.0/OPM1.171019.026/compil04252203:user/release-keys’

#00 0x00000000000161a0 /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/lib/arm64/libbreakpad-core.so (Java_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo+16)

#01 0x00000000000090cc /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/oat/arm64/base.odex (offset 0x9000)

Crash dump is completed

其實ndk-stack這個工具原理就是內部集成利用了addr2line來實時解析堆棧并且顯示在控制臺中。

看到這里有的小伙伴就覺得那這個不是很簡單，但是實際的崩潰場景一是不容易復現，二是用戶的場景有時候很難模擬，那么線上的NE崩潰又該如何監測和定位呢，有兩種方式。

2.2、通過DropBox日志解析--適用于系統應用

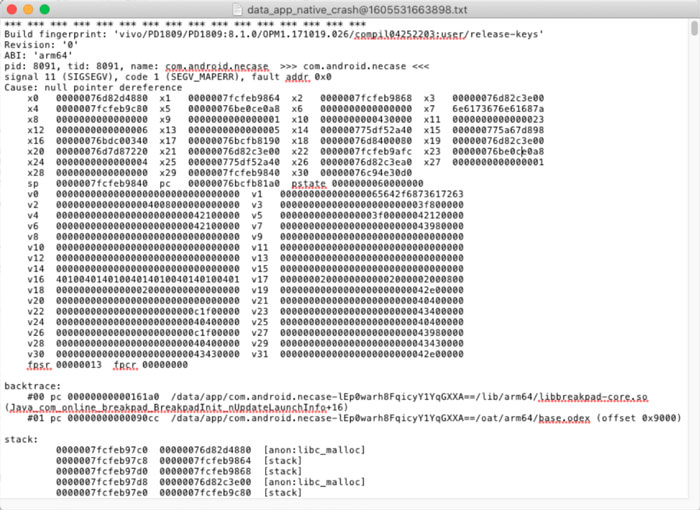

這個很簡單，DropBox會記錄JE，NE，ANR的各種日志，只需要將DropBox下面的日志傳上來即可進行分析解決，下面貼上一份日志示例。

解析方案1：

借助上述的ndk-stack工具，可以直接將DropBox下面的日志解析成堆棧，從中可以看出，崩潰在breakpad.cpp第111行的Crash()方法中。

ndk-stack -sym /Users/njvivo/Desktop/NE -dump data_app_native_crash@1605531663898.txt

********** Crash dump: **********

Build fingerprint: ’vivo/PD1809/PD1809:8.1.0/OPM1.171019.026/compil04252203:user/release-keys’

#00 0x00000000000161a0 /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/lib/arm64/libbreakpad-core.so (Java_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo+16)

Crash()

/Users/njvivo/Documents/project/Breakpad/breakpad-build/src/main/cpp/breakpad.cpp:111:8

Java_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo

/Users/njvivo/Documents/project/Breakpad/breakpad-build/src/main/cpp/breakpad.cpp:122:0

#01 0x00000000000090cc /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/oat/arm64/base.odex (offset 0x9000)

Crash dump is completed

解析方案2：

還是利用Android/SDK/NDK提供的工具linux-android-addr2line，這個工具位于/Users/njvivo/Library/Android/sdk/ndk目錄下，有兩個版本。

aarch64架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/aarch64-linux-android-4.9/prebuilt/darwin-x86_64/bin/aarch64-linux-android-addr2line

arm架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/arm-linux-androideabi-4.9/prebuilt/darwin-x86_64/bin/arm-linux-androideabi-addr2line

命令使用方法如下，結合未被strip的so以及日志里面出現的堆棧符號00000000000161a0，同樣可以解析出崩潰地址和方法

aarch64-linux-android-addr2line -f -C -e libbreakpad-core.so 00000000000161a0

Crash()

/Users/njvivo/Documents/project/Breakpad/breakpad-build/src/main/cpp/breakpad.cpp:111

基于以上，看似也很簡單，但是有一個致命的問題就是DropBox只有系統應用能訪問，非系統應用根本拿不到日志，那么，非系統應用該怎么辦呢？

2.3、通過BreakPad捕獲解析--適用于所有應用

非系統應用可以通過google提供的開源工具BreakPad進行監測分析，CrashSDK也是采用的此種方式，可以實時監聽到NE的發生，并且記錄相關的文件， 從而可以將崩潰和相應的應用崩潰時的啟動、場景等結合起來上報。

下面簡單介紹一下BreakPad的使用方式。

2.3.1、BreakPad的實現功能

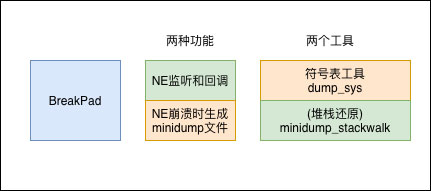

BreakPad主要提供兩個個功能，NE的監聽和回調，生成minidump文件，也就是dmp結尾的文件，另外提供兩個工具，符號表工具和堆棧還原工具。

符號表工具：用于從so中提取出debug信息，獲取到堆棧對應的符號表。 堆棧還原工具：用于將BreakPad生成的dump文件還原成符號，也就是堆棧偏移值。

這兩個工具會在編譯BreakPad源碼的時候產生。

編譯完之后會產生minidump_stackwalk工具，有些同學不想編譯的話，Android Studio本身也提供了這個工具。

這個minidump_stackwalk程序在Android Studio的目錄下面也存在，可以拿出來直接使用，如果不想編譯的話，直接到該目錄下面取即可，Mac路徑為：

/Applications/Android Studio.app/Contents/bin/lldb/bin/minidump_stackwalk

2.3.2、BreakPad的捕獲原理

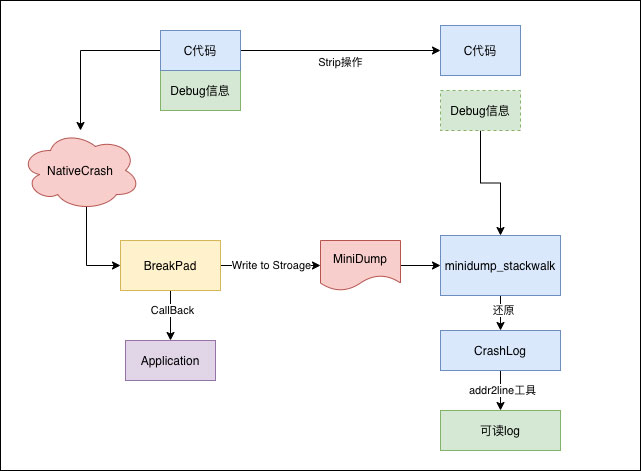

由上述可以得知，BreakPad在應用發生NE崩潰時，可以將NE對應的minidump文件寫入到本地，同時會回調給應用層，應用層可以針對本次崩潰做一些處理，達到捕獲統計的作用，后續將minidump文件上傳之后結合minidump_stackwalk以及addr2line工具可以還原出實際堆棧，示意圖如下：

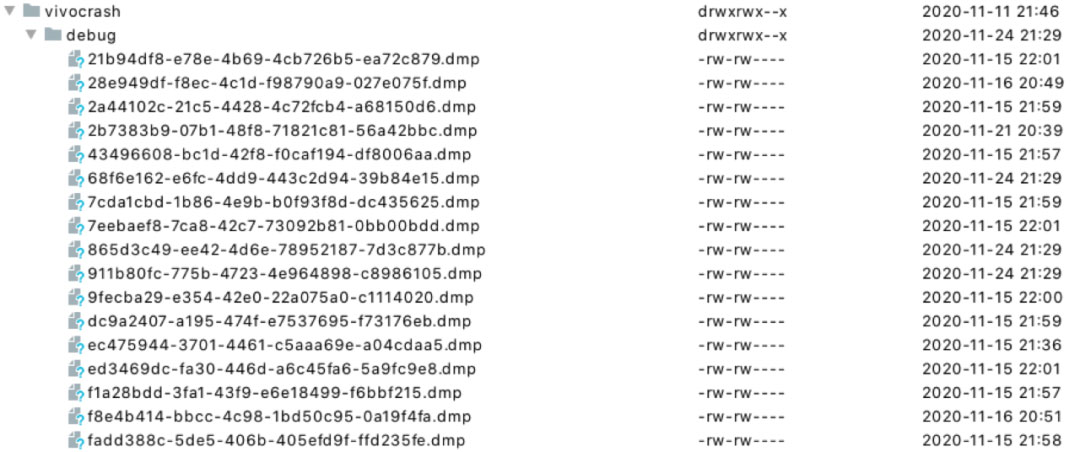

在應用發生NE時，BreakPad會在手機本地生成一個dump文件，如圖所示：

得到了以上文件，我們只能知道應用發生了NE，但是這些文件其實是不可讀的，需要解析這些文件。

下面著重講一下如何分析上面產生的NE：

2.3.3、解析dump文件

1、獲取NE崩潰的dump文件，將剛才得到的minidump_stackwalk和dump文件放在同一個目錄，也可以不放，填寫路徑的時候填寫絕對路徑即可。

然后在該目錄下的終端窗口執行以下命令，該命令表示用minidump_stackwalk解析dump文件，解析后的信息輸出到當前目錄下的crashLog.txt文件。

./minidump_stackwalk xxxxxxxx.dmp >crashLog.txt

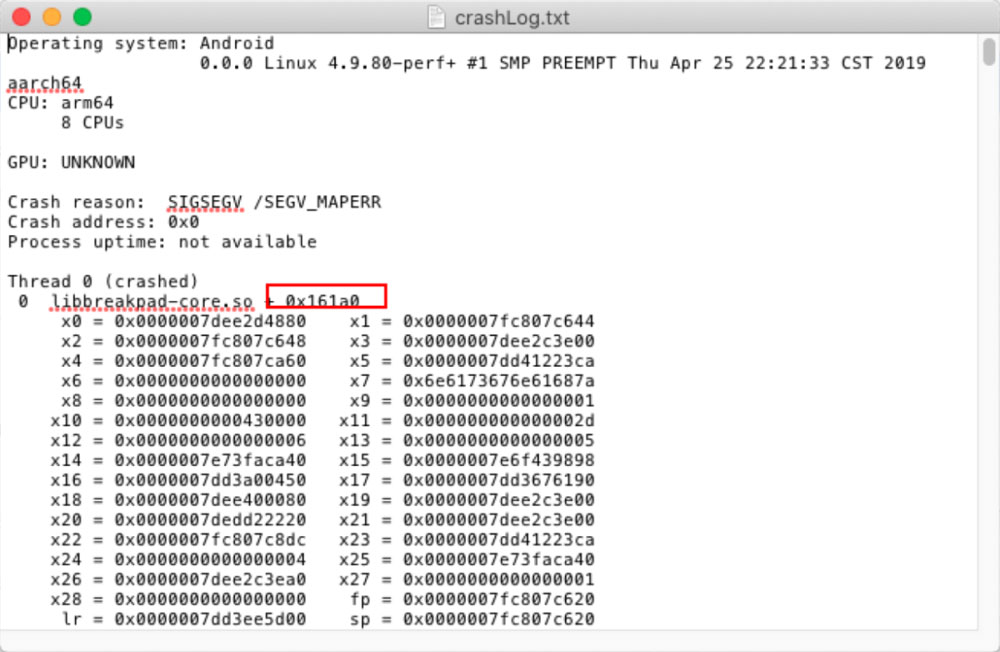

2、執行完之后，minidump_stackwalk會將NE的相關信息寫到crashLog.txt里面，詳細信息如圖所示：

3、根據解析出的NE信息，關注圖中紅框，可以得知，這個崩潰發生的libbreakpad-core.so里面，0x161a0代表崩潰發生在相對根位置偏移161a0的位置

2.3.4、獲取崩潰堆棧

1、利用之前提到的addr2line工具，可以根據發生Crash的so文件以及偏移地址（0x161a0）可以得出產生crash的方法、行數和調用堆棧關系。

2、在其根目錄對的終端窗口運行以下命令。

arm-linux-androideabi-addr2line -C -f -e ${SOPATH} ${Address}

-C -f           //打印錯誤行數所在的函數名稱

-e                //打印錯誤地址的對應路徑及行數

${SOPATH}         //so庫路徑

${Address}        //需要轉換的堆棧錯誤信息地址，可以添加多個，但是中間要用空格隔開，例如：0x161a0

3、如下圖是真實運行的示例

aarch64-linux-android-addr2line -f -C -e libbreakpad-core.so 0x161a0

Crash()

/Users/njvivo/Documents/project/Breakpad/breakpad-build/src/main/cpp/breakpad.cpp:111

由上圖可以知道，該崩潰發生在breakpad.cpp文件的第111行，函數名是Crash()，與真實的文件一致，崩潰代碼如下：

void Crash() { volatile int *a = (int *) (NULL); *a = 1; //此處在代碼里是111行} extern 'C'JNIEXPORT void JNICALLJava_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo(JNIEnv *env, jobject instance, jstring mLaunchInfoStr_) {DO_TRY {Crash();const char *mLaunchInfoStr = env->GetStringUTFChars(mLaunchInfoStr_, 0);launch_info = (char *) mLaunchInfoStr;//env->ReleaseStringUTFChars(mLaunchInfoStr_, mLaunchInfoStr); } DO_CATCH('updateLaunchInfo'); }

基于以上，便可以通過應用收集的dump文件解析的NE的詳細堆棧信息。

三、so符號表的提取3.1、提取 so 的符號表

通過以上內容，我們知道，so中包含了一些debug信息，又叫做符號表，那么我們?nèi)绾螌⑦@些debug信息單獨剝離出來呢，ndk也給我們提供了相關的工具。

aarch64架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/aarch64-linux-android-4.9/prebuilt/darwin-x86_64/bin/aarch64-linux-android-objdump

arm架構

/Users/njvivo/Library/Android/sdk/ndk/21.3.6528147/toolchains/arm-linux-androideabi-4.9/prebuilt/darwin-x86_64/bin/arm-linux-android-objdump

如下是命令運行的方式，通過此命令，可以將so中的debug信息提取到文件中。

promote:~ njvivo$ aarch64-linux-android-objdump -S libbreakpad-core.so > breakpad.asm

3.2、符號表分析3.2.1、直接分析

如下圖所示就是輸出的符號表文件，結合上面的log以及下面的符號表文件，我們同樣可以分析出堆棧。

如log中所示，已經表明了崩潰地址是161a0，而161a0對應的代碼是*a=1,由上面的分析我們已經知道該崩潰是在breakpad.cpp的111行，也就是*a=1的位置，完全符合預期。

backtrace:

#00 pc 00000000000161a0 /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/lib/arm64/libbreakpad-core.so (Java_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo+16)

#01 pc 00000000000090cc /data/app/com.android.necase-lEp0warh8FqicyY1YqGXXA==/oat/arm64/base.odex (offset 0x9000)

3.2.2、工具解析

google提供了一個Python的工具，將符號表和log結合起來可以直接分析出堆棧

執行命令，就可以解析出相關堆棧，該工具可以用于服務端批量進行解析，此處不再詳細說明。

python parse_stack.py <asm-file> <logcat-file>

3.2.3、偏移位置簡析

上面文章提到了一個偏移位置的概念，筆者對此了解也不多，不過大致有一個概念，C代碼有一個根位置的代碼的，每行代碼相對根代碼都有一個偏移位置。

如上圖示例log中有一行語句(Java_com_online_breakpad_BreakpadInit_nUpdateLaunchInfo+16)，+16就是代表相對nUpdateLaunchInfo方法的位置往后偏移16。

由上圖可以看到，nUpdateLaunchInfo方法的位置是16190，偏移16，也就是16190+10(10進制的16轉化16進制后為10)=161a0，同日志輸出的一樣。

四、總結

以上就是本篇文章的所有內容，主要簡述了so的一些基礎知識，以及Android中NE的崩潰，捕獲解析方案，希望通過該文檔對涉及到NE相關的小伙伴帶來幫助，同時后續CrashSDK也會支持相關NE的解析功能。
