前言

    在日常使用ASP.NET Core的開發或?qū)W習中，如果有需要使用鏈路跟蹤系統，大多數情況下會優先選擇SkyAPM。我們之前也說過SkyAPM設計確實比較優秀，巧妙的利用DiagnosticSource診斷跟蹤日志，可以做到對項目無入侵方式的集成。其實還有一款比較優秀的鏈路跟蹤系統，也可以支持ASP.NET Core，叫Zipkin。它相對于SkyWalking來說相對輕量級，使用相對來說比較偏原生的方式，而且支持Http的形式查詢和提交鏈路數據。因為我們總是希望能擁有多一種的解決方案方便對比和參考，所以接下來我們就來學習一下關于Zipkin的使用方式。

Zipkin簡介

    Zipkin是由Twitter開源的一款基于Java語言開發的分布式實時數據追蹤系統(Distributed Tracking System),其主要功能是采集來自各個系統的實時監控數據。該系統讓開發者可通過一個 Web 前端輕松的收集和分析數據，例如用戶每次請求服務的處理時間等，可方便的監測系統中存在的瓶頸。它大致可以分為三個核心概念

• 首先是上報端，它主要通過代碼的形式集成到程序中，用于上報Trace數據到Collector端。
• Collector負責接收客戶端發送過來的數據，保存到內存或外部存儲系統中，供UI展示。
• 存儲端可以是基于zipkin內存完全不依賴外部存儲的In-Memory形式或依賴外部存儲系統的形式，一般采用外部存儲系統存儲鏈路數據，畢竟內存有限。它可支持的存儲數據庫有MySQL、Cassandra、Elasticsearch。
• UI負責展示采集的鏈路數據，及系統之間的依賴關系。

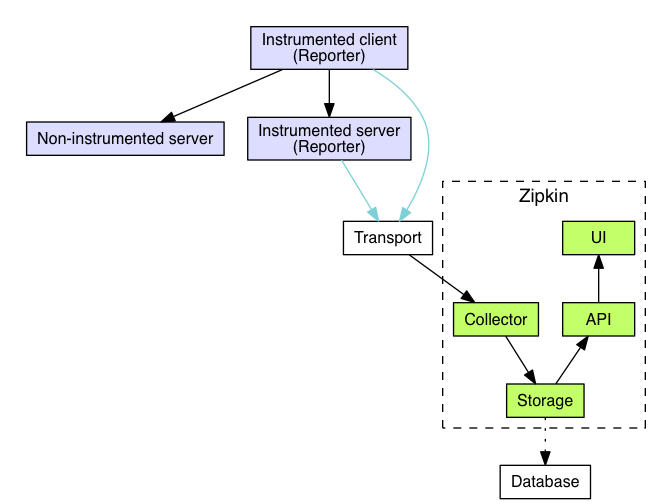

相對來說還是比較清晰的，如果用一張圖表示整體架構的話，大致如下圖所示(圖片來源于網絡)

在學習鏈路跟蹤的過程中會設計到相關概念，我們接下來介紹鏈路跟蹤幾個相關的概念

• TranceId,一般一次全局的請求會有一個唯一的TraceId，用于代表一次唯一的請求。比如我請求了訂單管理系統，而訂單管理系統內部還調用了商品管理系統，而商品管理系統還調用了緩存系統或數據庫系統。但是對全局或外部來說這是一次請求，所以會有唯一的一個TraceId。
• SpanId,雖然全局的來說是一次大的請求，但是在這個鏈路中內部間還會發起別的請求，這種內部間的每次請求會生成一個SpanId。
• 如果將整條鏈路串聯起來的話，我們需要記錄全局的TraceId，代表當前節點的SpanId和發起對當前節點調用的的父級ParentId。
• 然后基于鏈路跟蹤的核心概念，然后介紹一下Zipkin衍生出來了幾個相關概念
• cs:Clent Sent 客戶端發起請求的時間，比如 dubbo 調用端開始執行遠程調用之前。
• cr:Client Receive 客戶端收到處理完請求的時間。
• ss:Server Receive 服務端處理完邏輯的時間。

sr - cs = 請求在網絡上的耗時ss - sr = 服務端處理請求的耗時cr - ss = 回應在網絡上的耗時cr - cs = 一次調用的整體耗時

關于zipkin概念相關的就介紹這么多，接下來我們介紹如何部署Zipkin。

部署ZipKin

    關于Zipkin常用的部署方式大概有兩種，一種是通過下載安裝JDK，然后運行zipkin.jar的方式，另一種是基于Docker的方式。為了方便我采用的是基于Docker的方式部署，因為采用原生的方式去部署還需要安裝JDK，而且操作相對比較麻煩。咱們上面說過，雖然Zipkin可以將鏈路數據存放到內存中，但是這種操作方式并不實用，實際使用過程中多采用ElasticSearch存儲鏈路數據。所以部署的時候需要依賴Zipkin和ElasticSearch，對于這種部署形式采用docker-compose的方式就再合適不過了，大家可以在Zipkin官方Github中找到docker的部署方式，地址是https://github.com/openzipkin/zipkin/tree/master/docker,官方使用的方式相對比較復雜，下載下來docker-compose相關文件之后我簡化了它的使用方式，最終修改如下

version: "3.6"services: elasticsearch: # 我使用的是7.5.0版本 image: elasticsearch:7.5.0 container_name: elasticsearch restart: always #暴露es端口 ports: - 9200:9200 environment: - discovery.type=single-node - bootstrap.memory_lock=true #es有內存要求 - "ES_JAVA_OPTS=-Xms512m -Xmx512m" ulimits: memlock: soft: -1 hard: -1 networks: default: aliases: - elasticsearch zipkin: image: openzipkin/zipkin container_name: zipkin restart: always networks: default: aliases: - zipkin environment: #存儲類型為es - STORAGE_TYPE=elasticsearch #es地址 - ES_HOSTS=elasticsearch:9200 ports: - 9411:9411 #依賴es所以在es啟動完成后在啟動zipkin depends_on: - elasticsearch

通過docker-compose運行編輯后的yaml文件,一條指令就可以運行起來

<PackageReference Include="zipkin4net" Version="1.5.0" /><PackageReference Include="zipkin4net.middleware.aspnetcore" Version="1.5.0" />

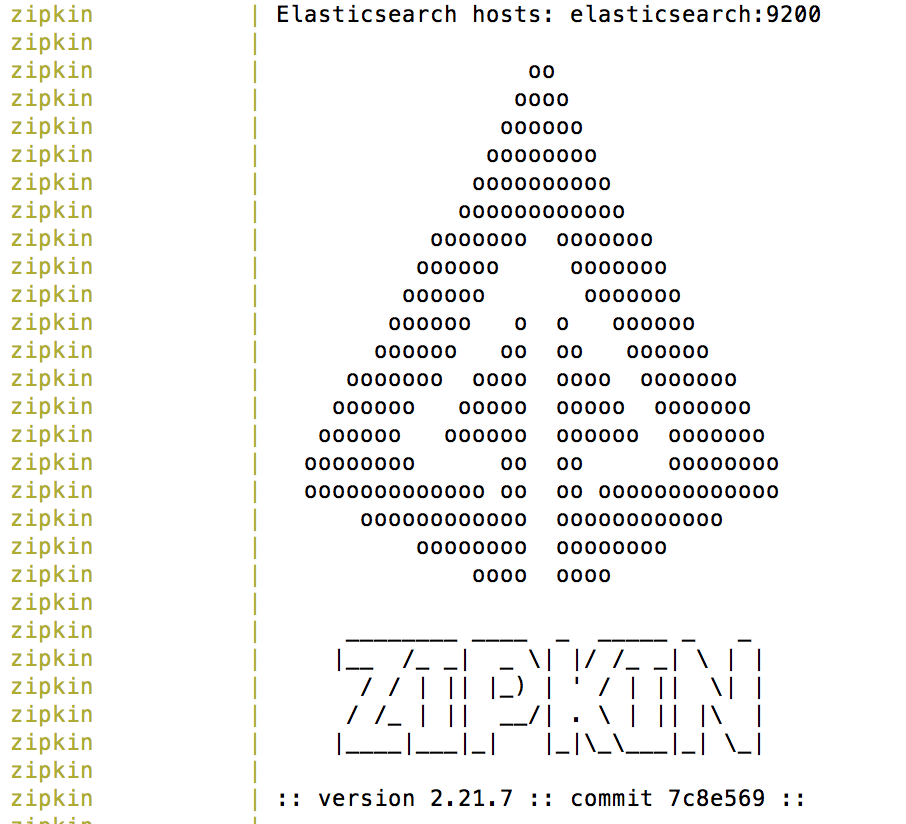

其中-f是指定文件名稱，如果是docker-compose.yml則可以直接忽略文件名稱，當shell中出現如下界面

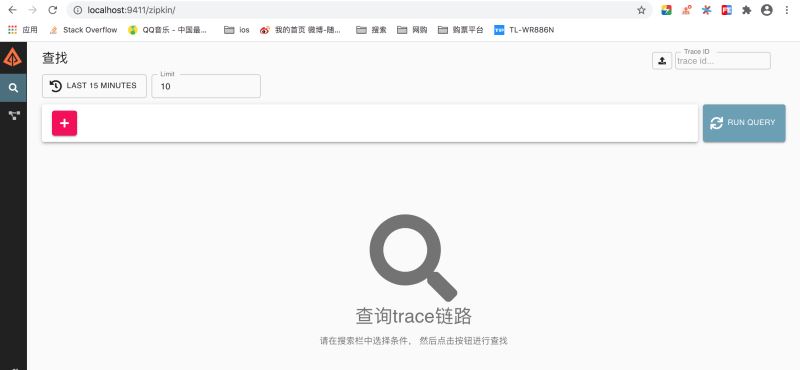

并且在瀏覽器中輸入http://localhost:9411/zipkin/出現如圖所示，則說明Zikpin啟動成功

整合ASP.NET Core

ZipKin啟動成功之后，我們就可以將程序中的數據采集到Zipkin中去了，我新建了兩個ASP.NET Core的程序，一個是OrderApi,另一個是ProductApi方便能體現出調用鏈路，其中OrderApi調用ProductApi接口，在兩個項目中分別引入Zipkin依賴包

<PackageReference Include="zipkin4net" Version="1.5.0" /><PackageReference Include="zipkin4net.middleware.aspnetcore" Version="1.5.0" />

其中zipkin4net為核心包，zipkin4net.middleware.aspnetcore是集成ASP.NET Core的程序包。然后我們在Startup文件中添加如下方法

public void RegisterZipkinTrace(IApplicationBuilder app, ILoggerFactory loggerFactory, IHostApplicationLifetime lifetime){ lifetime.ApplicationStarted.Register(() => { //記錄數據密度，1.0代表全部記錄 TraceManager.SamplingRate = 1.0f; //鏈路日志 var logger = new TracingLogger(loggerFactory, "zipkin4net"); //zipkin服務地址和內容類型 var httpSender = new HttpZipkinSender("http://localhost:9411/", "application/json"); var tracer = new ZipkinTracer(httpSender, new JSONSpanSerializer(), new Statistics()); var consoleTracer = new zipkin4net.Tracers.ConsoleTracer(); TraceManager.RegisterTracer(tracer); TraceManager.RegisterTracer(consoleTracer); TraceManager.Start(logger); }); //程序停止時停止鏈路跟蹤 lifetime.ApplicationStopped.Register(() => TraceManager.Stop()); //引入zipkin中間件，用于跟蹤服務請求,這邊的名字可自定義代表當前服務名稱 app.UseTracing(Configuration["nacos:ServiceName"]);}

然后我們在Configure方法中調用RegisterZipkinTrace方法即可。由于我們要在OrderApi項目中采用HttpClient的方式調用ProductAPI,默認zipkin4net是支持采集HttpClient發出請求的鏈路數據(由于在ProductApi中我們并不發送Http請求，所以可以不用集成一下操作)，具體集成形式如下，如果使用的是HttpClientFactory的方式，在ConfigureServices中配置如下

public void ConfigureServices(IServiceCollection services){ //由于我使用了Nacos作為服務注冊中心 services.AddNacosAspNetCore(Configuration); services.AddScoped<NacosDiscoveryDelegatingHandler>(); services.AddHttpClient(ServiceName.ProductService,client=> { client.BaseAddress = new Uri($"http://{ServiceName.ProductService}"); }) .AddHttpMessageHandler<NacosDiscoveryDelegatingHandler>() //引入zipkin trace跟蹤httpclient請求，名稱配置當前服務名稱即可 .AddHttpMessageHandler(provider =>TracingHandler.WithoutInnerHandler(Configuration["nacos:ServiceName"])); services.AddControllers();}

如果是直接是使用HttpClient的形式調用則可以采用以下方式

using (HttpClient client = new HttpClient(new TracingHandler("OrderApi"))){}

然后我們在OrderApi中寫一段調用ProductApi的代碼

[Route("orderapi/[controller]")]public class OrderController : ControllerBase{ private List<OrderDto> orderDtos = new List<OrderDto>(); private readonly IHttpClientFactory _clientFactory; public OrderController(IHttpClientFactory clientFactory) { orderDtos.Add(new OrderDto { Id = 1, TotalMoney=222,Address="北京市",Addressee="me",From="淘寶",SendAddress="武漢" }); _clientFactory = clientFactory; } /// <summary> /// 獲取訂單詳情接口 /// </summary> /// <param name="id">訂單id</param> /// <returns></returns> [HttpGet("getdetails/{id}")] public async Task<OrderDto> GetOrderDetailsAsync(long id) { OrderDto orderDto = orderDtos.FirstOrDefault(i => i.Id == id); if (orderDto != null) { OrderDetailDto orderDetailDto = new OrderDetailDto { Id = orderDto.Id, TotalMoney = orderDto.TotalMoney, Address = orderDto.Address, Addressee = orderDto.Addressee, From = orderDto.From, SendAddress = orderDto.SendAddress }; //調用ProductApi服務接口 var client = _clientFactory.CreateClient(ServiceName.ProductService); var response = await client.GetAsync($"/productapi/product/getall"); var result = await response.Content.ReadAsStringAsync(); orderDetailDto.Products = JsonConvert.DeserializeObject<List<OrderProductDto>>(result); return orderDetailDto; } return orderDto; }}

在ProductApi中我們只需要編寫調用RegisterZipkinTrace方法即可，和OrderApi一樣，我們就不重復粘貼了。因為ProductApi不需要調用別的服務，所以可以不必使用集成HttpClient,只需要提供簡單的接口即可

[Route("productapi/[controller]")]public class ProductController : ControllerBase{ private List<ProductDto> productDtos = new List<ProductDto>(); public ProductController() { productDtos.Add(new ProductDto { Id = 1,Name="酒精",Price=22.5m }); productDtos.Add(new ProductDto { Id = 2, Name = "84消毒液", Price = 19.9m }); } /// <summary> /// 獲取所有商品信息 /// </summary> /// <returns></returns> [HttpGet("getall")] public IEnumerable<ProductDto> GetAll() { return productDtos; }}

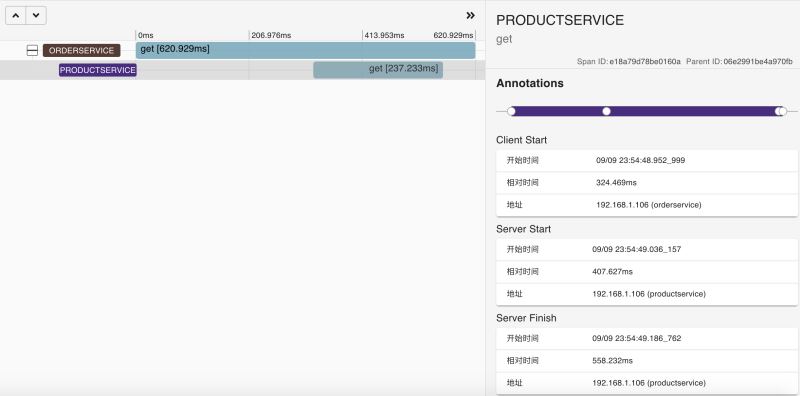

啟動這兩個項目，調用OrderApi的getdetails接口，完成后打開zipkin界面點擊進去可查看鏈路詳情
總結起來核心操作其實就兩個，一個是在發送請求的地方，使用TracingHandler記錄發起端的鏈路情況，然后在接收請求的服務端使用UseTracing記錄來自于客戶端請求的鏈路情況。

改進集成方式

    其實在上面的演示中，我們可以明顯的看到明顯的不足，就是很多時候其實我們沒辦法去設置HttpClient相關的參數的，很多框架雖然也是使用的HttpClient或HttpClientFactory相關，但是在外部我們沒辦法通過自定義的方式去設置他們的相關操作，比如Ocelot其實也是使用HttpClient相關發起的轉發請求，但是對外我們沒辦法通過我們的程序去設置HttpClient的參數。還有就是在.Net Core中WebRequest其實也是對HttpClient的封裝，但是我們同樣沒辦法在我們的程序中給他們傳遞類似TracingHandler的操作。現在我們從TracingHandler源碼開始解讀看看它的內部到底是如何工作的，zipkin官方提供的.net core插件zipkin4net的源碼位于
https://github.com/openzipkin/zipkin4net,我們找到TracingHandler類所在的位置[點擊查看源碼👈]，由于TracingHandler本身就是DelegatingHandler的子類，所以我們主要看SendAsync方法，大致抽離出來如下

protected override async Task<HttpResponseMessage> SendAsync(HttpRequestMessage request, System.Threading.CancellationToken cancellationToken){ Func<HttpRequestMessage, string> _getClientTraceRpc = _getClientTraceRpc = getClientTraceRpc ?? (request => request.Method.ToString()); IInjector<HttpHeaders> _injector = Propagations.B3String.Injector<HttpHeaders>((carrier, key, value) => carrier.Add(key, value)); //記錄發起請求客戶端鏈路信息的類是ClientTrace using (var clientTrace = new ClientTrace(_serviceName, _getClientTraceRpc(request))) { if (clientTrace.Trace != null) { _injector.Inject(clientTrace.Trace.CurrentSpan, request.Headers); } var result = await clientTrace.TracedActionAsync(base.SendAsync(request, cancellationToken)); //AddAnnotation是記錄標簽信息，我們可以在zipkin鏈路詳情中看到這些標簽 if (clientTrace.Trace != null) { //記錄請求路徑 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_PATH, result.RequestMessage.RequestUri.LocalPath)); //記錄請求的http方法 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_METHOD, result.RequestMessage.Method.Method)); if (_logHttpHost) { //記錄主機 clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_HOST, result.RequestMessage.RequestUri.Host)); } if (!result.IsSuccessStatusCode) { clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_STATUS_CODE, ((int)result.StatusCode).ToString())); } } return result; }}

實現方式比較簡單，就是借助ClientTrace記錄一些標簽，其他的相關操作都是由zipkin4net提供的。我們在之前的文章.Net Core中的診斷日志DiagnosticSource講解中層說道HttpClient底層會有發出診斷日志，我們可以借助這個思路，來對HttpClient進行鏈路跟蹤埋點。
我們結合Microsoft.Extensions.DiagnosticAdapter擴展包定義如下類

public class HttpDiagnosticListener: ITraceDiagnosticListener{ public string DiagnosticName => "HttpHandlerDiagnosticListener"; private ClientTrace clientTrace; private readonly IInjector<HttpHeaders> _injector = Propagations.B3String.Injector<HttpHeaders>((carrier, key, value) => carrier.Add(key, value)); [DiagnosticName("System.Net.Http.Request")] public void HttpRequest(HttpRequestMessage request) { clientTrace = new ClientTrace("apigateway", request.Method.Method); if (clientTrace.Trace != null) { _injector.Inject(clientTrace.Trace.CurrentSpan, request.Headers); } } [DiagnosticName("System.Net.Http.Response")] public void HttpResponse(HttpResponseMessage response) { if (clientTrace.Trace != null) { clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_PATH, response.RequestMessage.RequestUri.LocalPath)); clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_METHOD, response.RequestMessage.Method.Method)); clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_HOST, response.RequestMessage.RequestUri.Host)); if (!response.IsSuccessStatusCode) { clientTrace.AddAnnotation(Annotations.Tag(zipkinCoreConstants.HTTP_STATUS_CODE, ((int)response.StatusCode).ToString())); } } } [DiagnosticName("System.Net.Http.Exception")] public void HttpException(HttpRequestMessage request,Exception exception) { }}

ITraceDiagnosticListener是我們方便操作DiagnosticListener定義的接口，接口僅包含DiagnosticName用來表示DiagnosticListener監聽的名稱，有了這個接口接下來的操作我們會方便許多，接下來我們來看訂閱操作的實現。

public class TraceObserver :IObserver<DiagnosticListener>{ private IEnumerable<ITraceDiagnosticListener> _traceDiagnostics; public TraceObserver(IEnumerable<ITraceDiagnosticListener> traceDiagnostics) { _traceDiagnostics = traceDiagnostics; } public void OnCompleted() { } public void OnError(Exception error) { } public void OnNext(DiagnosticListener listener) { //這樣的話我們可以更輕松的擴展其他DiagnosticListener的操作 var traceDiagnostic = _traceDiagnostics.FirstOrDefault(i=>i.DiagnosticName==listener.Name); if (traceDiagnostic!=null) { //適配訂閱 listener.SubscribeWithAdapter(traceDiagnostic); } }}

通過這種操作我們就無需關心如何將自定義的DiagnosticListener訂閱類適配到DiagnosticAdapter中去，方便我們自定義其他DiagnosticListener的訂閱類，這樣的話我們只需注冊自定義的訂閱類即可。

services.AddSingleton<TraceObserver>();services.AddSingleton<ITraceDiagnosticListener, HttpDiagnosticListener>();

通過這種改進方式，我們可以解決類似HttpClient封裝到框架中，并且我們我們無法通過外部程序去修改設置的時候。比如我們在架構中引入了Ocelot網關，我們就可以采用類似這種方式，在網關層集成zipkin4net。

自定義埋點

    通過上面我們查看TracingHandler的源碼我們得知埋點主要是通過ClientTrace進行的，它是在發起請求的客戶端進行埋點。在服務端埋點的方式我們可以通過TracingMiddleware中間件中的源碼查看到[點擊查看源碼👈]叫ServerTrace。有了ClientTrace和ServerTrace我們可以非常輕松的實現一次完整的客戶端和服務端埋點，只需要通過它們打上一些標簽即可。其實它們都是對Trace類的封裝，我們找到它們的源碼進行查看

public class ClientTrace : BaseStandardTrace, IDisposable{ public ClientTrace(string serviceName, string rpc) { if (Trace.Current != null) { Trace = Trace.Current.Child(); } Trace.Record(Annotations.ClientSend()); Trace.Record(Annotations.ServiceName(serviceName)); Trace.Record(Annotations.Rpc(rpc)); } public void Dispose() { Trace.Record(Annotations.ClientRecv()); }}public class ServerTrace : BaseStandardTrace, IDisposable{ public override Trace Trace { get { return Trace.Current; } } public ServerTrace(string serviceName, string rpc) { Trace.Record(Annotations.ServerRecv()); Trace.Record(Annotations.ServiceName(serviceName)); Trace.Record(Annotations.Rpc(rpc)); } public void Dispose() { Trace.Record(Annotations.ServerSend()); }}

因此，如果你想通過更原始的方式去記錄跟蹤日志可以采用如下方式

var trace = Trace.Create();trace.Record(Annotations.ServerRecv());trace.Record(Annotations.ServiceName(serviceName));trace.Record(Annotations.Rpc("GET"));trace.Record(Annotations.ServerSend());trace.Record(Annotations.Tag("http.url", "<url>"));

示例Demo

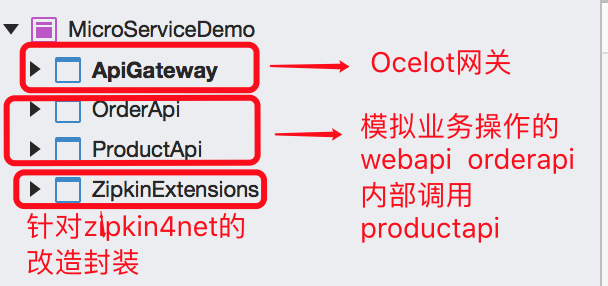

由于上面說的比較多，而且有一部分關于源碼的解讀，為了防止由本人文筆有限，給大家?guī)砝斫庹`區，另一方面也為了更清晰的展示Zipkin的集成方式，我自己做了一套Demo，目錄結構如下
ApiGateway為網關項目可以轉發針對OrderApi的請求，OrderApi和ProductApi用于模擬業務系統，這三個項目都集成了zipkin4net鏈路跟蹤，他們之間是通過Nacos實現服務的注冊和發現。這個演示Demo我本地是可以直接運行成功的，如果有下載下來運行不成功的，可以評論區給我留言。由于博客園有文件上傳大小的限制，所以我將Demo上傳到了百度網盤中
下載鏈接:鏈接: https://pan.baidu.com/s/1LDyoRQehaE0FzedFTC4_Og 提取碼: i45x

總結

    以上就是關于Zipkin以及ASP.NET Core整合Zipkin的全部內容，希望能給大家?guī)硪欢ǖ膸椭Ｈ绻阌袑嶋H需要也可以繼續自行研究。Zipkin相對于我們常用的Skywalking而且，它的使用方式比較原生，許多操作都需要自行通過代碼操作，而SkyAPM可以做到對代碼無入侵的方式集成。Skywalking是一款APM(應用性能管理)，鏈路跟蹤只是它功能的一部分。而Zipkin是一款專注于鏈路跟蹤的系統，個人感覺就鏈路跟蹤這一塊而言，Zipkin更輕量級(如果使用ES作為存儲數據庫的話，Skywalking默認會生成一堆索引，而Zipkin默認是每天創建一個索引)，而且鏈路信息檢索、詳情展示、鏈路數據上報形式等相對于Skywalking形式也更豐富一些。但是整體而言Skywalking更強大，比如應用監控、調用分析、集成方式等。技術并無好壞之分，適合自己的才是更好的，多一個解決方案，就多一個解決問題的思路，我覺得這是對于我們程序開發人員來說都應該具備的認知。
