問題描述

項目中需要用到流程圖，如果用js的echarts處理，不同層級建動態計算位置比較復雜，考慮用python來實現

測試demo

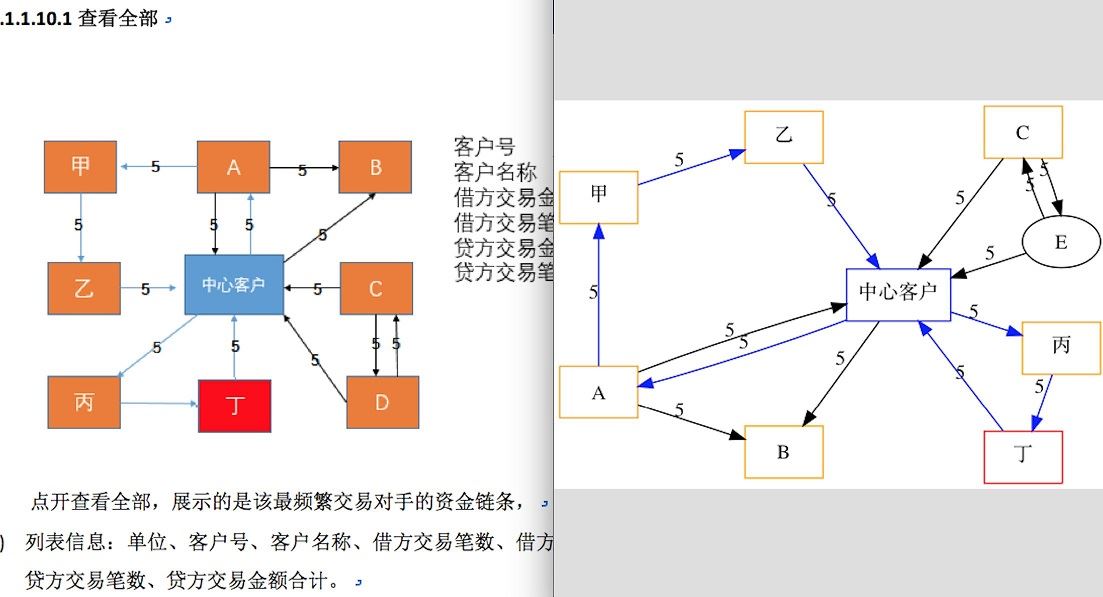

實現效果如下

完整代碼

import yamlimport osimport ibm_dbfrom graphviz import Digraphfrom datetime import datetime# db連接def db2_query(sql): conn = ibm_db.connect( 'DATABASE=%s;HOSTNAME=%s;PORT=%s;PROTOCOL=TCPIP;UID=%s;PWD=%s' % ( config[’db2_databse’], config[’db2_host’], config[’db2_port’], config[’db2_user’], config[’db2_password’] ), '', '' ) if conn: # 執行 stmt = ibm_db.exec_immediate(conn, sql) result = ibm_db.fetch_both(stmt) return result, stmt, conn# 添加所有的點def add_nodes(): sql = 'SELECT * FROM AML.DEP_OFTEN_TRAD WHERE ACCOUNT_NO=' + ACCOUNT_NO + ' ORDER BY NUM DESC fetch first 10 rows ONLY;' result, stmt, conn = db2_query(sql) nodes = [] nodes_dict = {} nodes_dict[ACCOUNT_NO] = ’A’ count = 0 while (result): count = count + 1 print(chr(ord(’A’) + count) + ',' + result[3]) dot.node(chr(ord(’A’) + count), result[3], shape='rectangle', color='orange') nodes.append(result[2]) nodes_dict[result[2]] = chr(ord(’A’) + count) print(’-----------------’) result = ibm_db.fetch_both(stmt) # 關閉數據庫連接 ibm_db.close(conn) nodes.append(ACCOUNT_NO) return dot, nodes, nodes_dict# 添加所有的邊def add_edges(nodes): nodes_back = nodes print(nodes_back) for p in range(len(nodes_back)): nodes_temp = nodes.copy() from_nodes = nodes_temp.pop(p) print('len of nodes_temp:' + str(len(nodes_temp)) + ',from_nodes:' + from_nodes) nodes_temp_in = ','.join(nodes_temp) nodes_temp_in = ’(’ + nodes_temp_in + ’)’ sql = 'SELECT * FROM AML.DEP_OFTEN_TRAD WHERE ACCOUNT_NO=' + from_nodes + ' and CNTPRT_ACCOUNT_NO IN' +nodes_temp_in result, stmt, conn = db2_query(sql) if (result): while (result):print(’-----------------’)print(result)print(result[’CNTPRT_ACCOUNT_NO’] + nodes_dict[result[’CNTPRT_ACCOUNT_NO’]])print('add edges,' + result[’TRAD_VAL’] + ' from:' + from_nodes + ',to:' + result[’CNTPRT_ACCOUNT_NO’])dot.edge(nodes_dict[from_nodes], nodes_dict[result[’CNTPRT_ACCOUNT_NO’]], result[’TRAD_VAL’])result = ibm_db.fetch_both(stmt) # 關閉數據庫連接 ibm_db.close(conn) return dotif __name__ == '__main__': yaml_path = os.path.join(’../’, ’config.yaml’) with open(yaml_path, ’r’) as f: config = yaml.load(f) dot = Digraph( engine='circo', comment=’The Test Table’, format='png' ) ACCOUNT_NO = ’10100002181’ # 添加圓點A,A的標簽是Dot A dot.node(’A’, ’中心客戶’, shape='rectangle', color='blue') nodes_begin = datetime.now() print(str(nodes_begin) + ' nodes_begin') dot, nodes, nodes_dict = add_nodes() print(nodes_dict) edges_begin = datetime.now() print(str(edges_begin) + ' edges_begin') dot = add_edges(nodes) print(dot.source) render_begin = datetime.now() print(str(render_begin) + ' render_begin') dot.render(’./file/db2-table.gv’, view=True)

測試流程圖

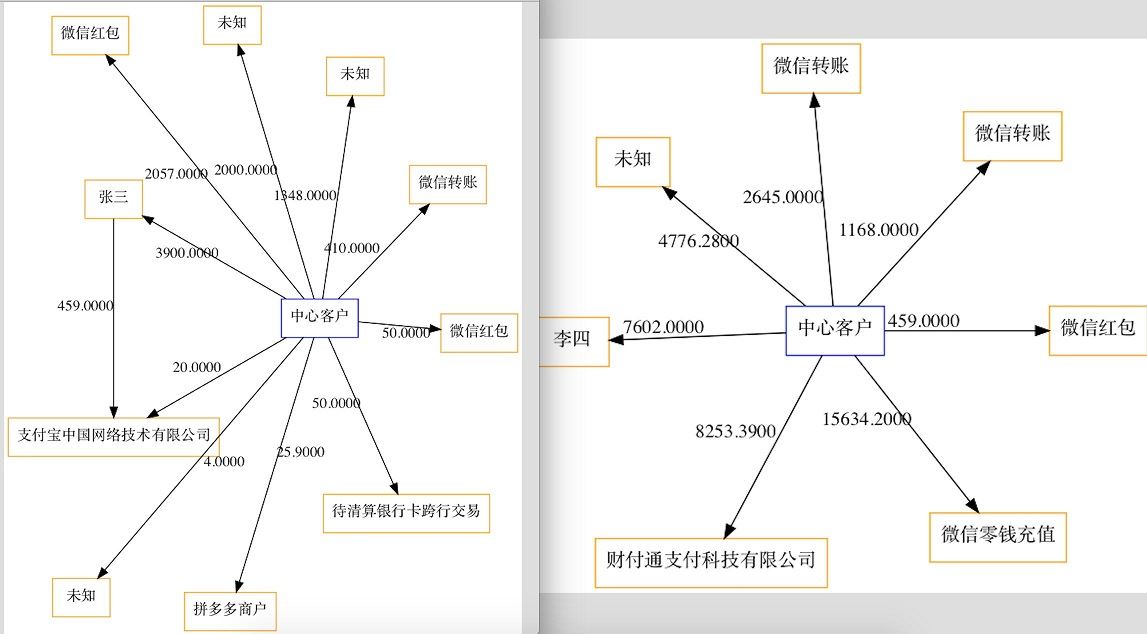

用不同的參數，生成的2個圖如下

linux環境搭建

線上是不連外網的私有服務器，開始在離線環境安裝，需要依賴的包太多，后來就在虛擬機里redhat6.6在線裝好了。####redhat安裝rpm依賴

#清除原有RHEL的YUM及相關軟件包。rpm -qa | grep yum | xargs rpm -e --nodepsrpm -qa |grep python-urlgrabber|xargs rpm -e --nodeps

mv CentOS6-Base-163.repo /etc/yum.repos.d/

#安裝rpm依賴包

rpm -ivh python-iniparse-0.3.1-2.1.el6.noarch.rpmrpm -ivh python-urlgrabber-3.9.1-11.el6.noarch.rpmrpm -ivh yum-metadata-parser-1.1.2-16.el6.x86_64.rpmrpm -ivh yum-plugin-fastestmirror-1.1.30-41.el6.noarch.rpm yum-3.2.29-81.el6.centos.noarch.rpm

替換yum163源

cd /etc/yum.repos.d/mv rhel-source.repo rhel-source.repo.bak

清理yum緩存

yum clean allyum makecache#測試yum repolist

安裝graphviz

yum install ’graphviz*’#測試which dot #/usr/bin/dotdot -V#dot - graphviz version 2.26.0 (20091210.2329)

查看yum的安裝日志，發現需要依賴2，30個包

解決依賴關系--> 執行事務檢查---> Package graphviz.x86_64 0:2.26.0-10.el6 will be 安裝--> 處理依賴關系 libgd.so.2()(64bit)，它被軟件包 graphviz-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 libXpm.so.4()(64bit)，它被軟件包 graphviz-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 libXaw.so.7()(64bit)，它被軟件包 graphviz-2.26.0-10.el6.x86_64 需要---> Package graphviz-devel.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-doc.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-gd.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-graphs.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-guile.x86_64 0:2.26.0-10.el6 will be 安裝--> 處理依賴關系 guile，它被軟件包 graphviz-guile-2.26.0-10.el6.x86_64 需要---> Package graphviz-java.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-lua.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-perl.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-php.x86_64 0:2.26.0-10.el6 will be 安裝--> 處理依賴關系 php(zend-abi) = 20090626，它被軟件包 graphviz-php-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 php(api) = 20090626，它被軟件包 graphviz-php-2.26.0-10.el6.x86_64 需要---> Package graphviz-python.x86_64 0:2.26.0-10.el6 will be 安裝---> Package graphviz-ruby.x86_64 0:2.26.0-10.el6 will be 安裝--> 處理依賴關系 ruby，它被軟件包 graphviz-ruby-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 libruby.so.1.8()(64bit)，它被軟件包 graphviz-ruby-2.26.0-10.el6.x86_64 需要---> Package graphviz-tcl.x86_64 0:2.26.0-10.el6 will be 安裝--> 處理依賴關系 tcl >= 8.3，它被軟件包 graphviz-tcl-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 tk，它被軟件包 graphviz-tcl-2.26.0-10.el6.x86_64 需要--> 處理依賴關系 libtk8.5.so()(64bit)，它被軟件包 graphviz-tcl-2.26.0-10.el6.x86_64 需要--> 執行事務檢查---> Package gd.x86_64 0:2.0.35-11.el6 will be 安裝---> Package guile.x86_64 5:1.8.7-5.el6 will be 安裝---> Package libXaw.x86_64 0:1.0.11-2.el6 will be 安裝---> Package libXpm.x86_64 0:3.5.10-2.el6 will be 安裝---> Package php-common.x86_64 0:5.3.3-49.el6 will be 安裝---> Package ruby.x86_64 0:1.8.7.374-5.el6 will be 安裝---> Package ruby-libs.x86_64 0:1.8.7.374-5.el6 will be 安裝--> 處理依賴關系 libreadline.so.5()(64bit)，它被軟件包 ruby-libs-1.8.7.374-5.el6.x86_64 需要---> Package tcl.x86_64 1:8.5.7-6.el6 will be 安裝---> Package tk.x86_64 1:8.5.7-5.el6 will be 安裝--> 執行事務檢查---> Package compat-readline5.x86_64 0:5.2-17.1.el6 will be 安裝--> 完成依賴關系計算

依賴關系解決

yum安裝openssl-devel

#查看openssl安裝包rpm -aq|grep opensslyum install openssl-devel -y

查看yum依賴

正在升級 : libcom_err-1.41.12-24.el6.x86_64 1/26 正在升級 : libselinux-2.0.94-7.el6.x86_64 2/26 正在升級 : krb5-libs-1.10.3-65.el6.x86_64 3/26 ****************Verifying : e2fsprogs-libs-1.41.12-21.el6.x86_64 23/26 Verifying : libselinux-2.0.94-5.8.el6.x86_64 24/26 Verifying : krb5-libs-1.10.3-33.el6.x86_64 25/26 Verifying : libss-1.41.12-21.el6.x86_64 26/26

python安裝pip依賴

pip install -r requirement.txt

#Installing collected packages: PyYAML, ibm-db, tornado, graphviz# Running setup.py install for PyYAML ... done# Running setup.py install for ibm-db ... done# Running setup.py install for tornado ... done#Successfully installed PyYAML-5.1.1 graphviz-0.11.1 ibm-db-3.0.1 tornado-6.0.3

以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持好吧啦網。
